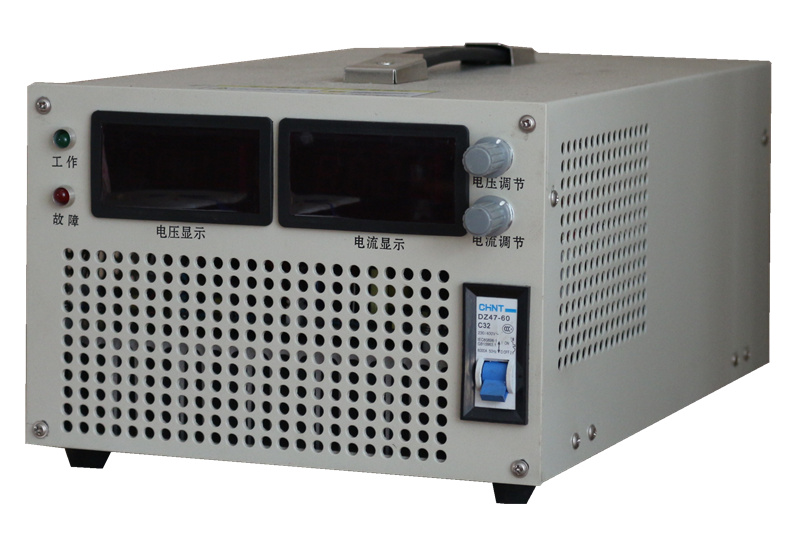

恒流恒壓智能充電機采用全橋軟高頻開關電源技術與進口元器件相結合，運用先進的智能動態調整充電技術，整機體積小、重量輕、充電效率高，符合電磁兼容（EMC）標準。具備蓄電池反接、開路、短路、輸入交流過壓、欠壓等硬件保護功能。根據電瓶充電曲線自動完成恒流、恒壓、浮充、均充程序。不欠充、不過充，充分考慮到用戶的實際使用情況，真正實現了無需調整、無人值守、智能充電、充滿自停，且具有一定的電池修護功能，延長了電池的使用壽命。根據用戶的不同用途需要。本系列恒流恒壓充電機分為循環式、浮充式、和恒流恒壓可調式三種方式。產品適用范圍于礦燈電瓶、蓄電池廠、電動機、 UPS電源、電動汽車、鐵路機車、工業控制、電力通信、船舶、光伏、大型車輛、航空、電動車(電動叉車、電動汽車、高爾夫車、牽引車、觀 光游覽車)、倉儲搬運，軍工裝備等領域等蓄電池的充電。
二、產品分類
1 、智能循環式充電機：主要用于固定電壓和容量的電池作動力的所有設備，如電動叉車、電動汽車、高爾夫球車、電動巡邏車、電瓶拖板車、電動托盤車、堆高電動叉車、電動平臺車、電動高空工作平臺、電動游樂設備、電動游船、電動洗地機等。
2 、智能浮充式充電機：主要用于固定電壓和容量的電池作浮充使用的機電設備，如發電機、艇船、鐵路系統、通訊系統、電力系統、直流不間斷電源、UPS 等電池的自動充電。
3 、可調電壓型充電機：主要用于多組電池的充電，如電池的初充電、汽修廠、UPS 廠家及電瓶廠極板的充電。
充電方式：
充電機根據電池充電曲線設計，自動檢測電池電壓電流，充足保護，保證電池不過充，不欠充，使用非常方便。
三、充電方法
1 ．恒流充電：
當電池電壓較低時，以限流恒流充電，避免電池充電初期過流充電造成過充現象和保證充電機的安全使用。
2 ．恒壓充電：
當電池電壓升高后，自動轉為恒壓充電，電流自動減小，避免了充電后期電流過大造成電瓶析氣失水現象，延長電池壽命。
3 ．充電結束：
保持恒壓充電，充電電流繼續減小，對電池進行維護式充電．充電電流減小到設定值或充電時間達到設定值時，自動停充。也可以長期保持小電流在線涓流浮充。
四、接線形式
本智能充電機 輸入電壓有四種：?jiǎn)蜗?AC110V，AC220V ，雙火線 AC380V ，三相 380V 。
直流輸出連接方式：接線鼻，電瓶夾，對接插座。
五、產品技術參數
|
適用電池類型：鎳鉻、鎳氫、鉛酸、鋰離子、膠體電池、超級電容器等。
|
|
技術指標：
|
輸入市電
|
110V、220V 或 380V( 三相 )±15%
|
|
充電電流（可調或固定）
|
3A ， 5A ， 10A ， 20A ， 30A ， 50A ， 80A ， 100A ， 200A ， 300A，500A ， 800A ， 1000A ， 2000A ， 3000A等
充電電流一般在l/l0C-1/5C 范圍內選定，可根據用戶要求而定
|
|
充電電壓（可調或固定）
|
12V ， 24V ， 36V ， 48V ， 60V ， 72V ， 110V ， 120V ， 220V ，432V，500V，600V，650V，700V，750V，800V，1000V等
|
|
工作頻率
|
50/60/400HZ任選
|
|
轉換效率
|
≥90%
|
|
顯示 |
電壓、電流、時間、故障 |
|
顯示方式 |
LED、液晶、觸摸屏可選 |
|
負載調整率 |
≤±0.5% ； |
|
穩壓穩流精度 |
≤±0.5% ； |
|
紋波系數 |
≤0.5% |
|
電壓調整率 |
≤0.5% |
|
電流調整率 |
≤0.5% |
|
冷卻方式 |
自然冷卻或強制風冷； |
|
安裝方式 |
車載/移動/固定/便攜 |
|
工作環境 |
-10℃～55℃或-20℃～65℃ ，相對濕度小于85 % |
|
海拔高度 |
不超過2500M |
|
保護方式 |
具有過壓、欠壓、過流、過熱、缺相、防反接保護功能； |
|
工作方式
|
長期連續工作
|
|
標準充電
|
10% 的電瓶容量最佳
|
|
充電模式 |
采用恒流-恒壓-浮充三階段或者預充/恒流/恒壓/小恒流/脈充/浮充智能六個階段， 或者根據用戶需要定制模式 |
|
耐壓 |
初級/次級間 初級/外殼間 次級/外殼間
1500VAC 1500VAC 1500VAC
|
|
通信方式 |
具有CAN通訊、RS232、RS485、PLC等接口，根據用戶需要選擇 |
可根據用戶要求定制特殊規格的充電機
|
六、型號規格：
|
12V在線式充電機型號規格
|
|
規格（充電電流/電壓）
|
功率 KW
|
電池 AH
|
型號
|
|
10A /12V
|
0.25
|
50-80
|
HNCD12-10
|
|
15A /12V
|
0.4
|
80-100
|
HNCD12-15
|
|
20A /12V
|
0.5
|
100-150
|
HNCD12-20
|
|
30A /12V
|
0.6
|
150-210
|
HNCD12-30
|
|
40A /12V
|
1
|
210-280
|
HNCD12-40
|
|
50A /12V
|
1.5
|
280-320
|
HNCD12-50
|
|
100A /12V
|
2.5
|
600-800
|
HNCD12-100
|
|
200A /12V 三相
|
5
|
1200-1400
|
HNCD12-200
|
|
24V在線式充電機型號規格
|
|
規格（充電電流/電壓） |
功率 KW |
電池 AH |
型號 |
|
10A /24V
|
0.5
|
50-80
|
HNCD24-10
|
|
15A /24V
|
0.8
|
80-100
|
HNCD24-15
|
|
20A /24V
|
1
|
100-150
|
HNCD24-20
|
|
30A /24V
|
1.5
|
150-210
|
HNCD24-30
|
|
40A /24V
|
2
|
210-280
|
HNCD24-40
|
|
50A /24V
|
2.5
|
280-320
|
HNCD24-50
|
|
60A /24V
|
3
|
320-400
|
HNCD24-60
|
|
80A /24V
|
4
|
400-600
|
HNCD24-80
|
|
100A /24V( 單相 )
|
5
|
600-800
|
HNCD24-100
|
|
100A /24V( 三相 )
|
5
|
600-800
|
HNCD24-100
|
|
200A /24V( 三相 )
|
10
|
1200-1400
|
HNCD24-200
|
|
36V在線式充電機型號規格
|
|
規格（充電電流/電壓） |
功率 KW |
電池 AH |
型號 |
|
10A /36V
|
0.8
|
50-80
|
HNCD36-10
|
|
20A /36V
|
1.5
|
100-150
|
HNCD36-20
|
|
30A /36V
|
2
|
150-210
|
HNCD36-30
|
|
40A /36V
|
3
|
210-280
|
HNCD36-40
|
|
50A /36V
|
4
|
280-320
|
HNCD36-50
|
|
60A /36V
|
5
|
320-400
|
HNCD36-60
|
|
80A /36V
|
6
|
400-600
|
HNCD36-80
|
|
100A /36V( 三相 )
|
8
|
600-800
|
HNCD36-100
|
|
200A /36V( 三相 )
|
15
|
1200-1400
|
HNCD36-200
|
|
48V在線式充電機型號規格
|
|
規格（充電電流/電壓） |
功率 KW |
電池 AH |
型號 |
|
10A /48V
|
1
|
50-80
|
HNCD48-10
|
|
20A /48V
|
2
|
100-150
|
HNCD48-20
|
|
30A /48V
|
3
|
150-210
|
HNCD48-30
|
|
35A /48V
|
3.5
|
180--250
|
HNCD48-35
|
|
40A /48V
|
4
|
210-280
|
HNCD48-40
|
|
50A /48V
|
5
|
280-320
|
HNCD48-50
|
|
60A /48V
|
6
|
320-400
|
HNCD48-60
|
|
80A /48V
|
8
|
400-600
|
HNCD48-80
|
|
100A /48V( 以上單相 )
|
10
|
600-800
|
HNCD48-100
|
|
48V在線式充電機型號規格（輸入三相）
|
|
規格（充電電流/電壓） |
功率 KW |
電池 AH |
型號 |
|
50A /48V( 三相 )
|
5
|
280-320
|
HNCD48-50
|
|
60 A /48V( 三相 )
|
6
|
320-400
|
HNCD48-60
|
|
80 A /48V( 三相 )
|
8
|
400-600
|
HNCD48-80
|
|
100A /48V( 三相 )
|
10
|
600-800
|
HNCD48-100
|
|
120A /48V( 三相 )
|
12
|
750-1000
|
HNCD48-120
|
|
150A /48V( 三相 )
|
15
|
800-1200
|
HNCD48-150
|
|
200A /48V( 三相 )
|
20
|
1200-1400
|
HNCD48-200
|
|
72V在線式充電機型號規格
|
|
規格（充電電流/電壓） |
功率 KW |
電池 AH |
型號 |
|
10A /72V
|
1.5
|
50-80
|
HNCD72-10
|
|
20A /72V
|
3
|
100-150
|
HNCD72-20
|
|
30A /72V
|
5
|
150-210
|
HNCD72-30
|
|
40A /72V 單相
|
6
|
210-280
|
HNCD72-40
|
|
50A /72V 三相
|
8
|
280-320
|
HNCD72-50
|
|
60A /72V 三相
|
9
|
320-400
|
HNCD72-60
|
|
80A /72V
|
12
|
400-600
|
HNCD72-80
|
|
100A /72V
|
15
|
600-800
|
HNCD72-100
|
|
200A /72V
|
30
|
1200-1400
|
HNCD72-200
|
|
80V在線式充電機型號規格
|
|
規格（充電電流/電壓） |
功率 KW |
電池 AH |
型號 |
|
30A /80V 單相
|
5
|
150-210
|
HNCD80-30
|
|
50A /80V 三相
|
8
|
280-320
|
HNCD80-50
|
|
60A /80V
|
9
|
320-400
|
HNCD80-60
|
|
80A /80V
|
13
|
400-600
|
HNCD80-80
|
|
100A /80V
|
16
|
600-800
|
HNCD80-100
|
|
96V-140V在線式充電機型號規格
|
|
規格（充電電流/電壓） |
功率 KW |
電池 AH |
型號 |
|
50A /96V-140V
|
10
|
280-320
|
HNCD140-50
|
|
80A /96V-140V
|
16
|
400-600
|
HNCD140-86
|
|
100A /96V-140V
|
20
|
600-800
|
HNCD140-100
|
|
200A /96V-140V
|
40
|
1200-1400
|
HNCD140-200
|
|
110V-150V在線式充電機型號規格
|
|
規格（充電電流/電壓） |
功率 KW |
電池 AH |
型號 |
|
10A /110V-150V 單相
|
2.5
|
50-80
|
HNCD150-10
|
|
20A /110V-150V 單相
|
5
|
100-150
|
HNCD150-20
|
|
30A /110V-150V 三相
|
8
|
150-210
|
HNCD150-30
|
|
50A /110V-150V 三相
|
11
|
280-320
|
HNCD150-50
|
|
60A /110V-150V 三相
|
14
|
320-400
|
HNCD150-60
|
|
100A /110V-150V 三相
|
22
|
600-800
|
HNCD150-100
|
|
200A /110V-150V 三相
|
45
|
1200-1400
|
HNCD150-45
|
|
220V-300V在線式充電機型號規格
|
|
規格（充電電流/電壓） |
功率 KW |
電池 AH |
型號 |
|
10A /220V-300V
|
5
|
50-80
|
HNCD300-10
|
|
20A /220V-300V
|
9
|
100-150
|
HNCD300-20
|
|
30A /220V-300V
|
14
|
150-210
|
HNCD300-30
|
|
50 A /220V-300V
|
22
|
280-320
|
HNCD300-50
|
|
100 A /220V-300V
|
45
|
600-800
|
HNCD300-100
|
|
200 A /220V-300V
|
90
|
1200-1400
|
HNCD300-200
|
|
300A /220V-300V
|
130
|
1500-2100
|
HNCD300-300
|
|
?300V-400V在線式充電機型號規格
|
|
規格（充電電流/電壓） |
功率 KW |
電池 AH |
型號 |
|
10A /300V-400V
|
5
|
50-80
|
HNCD400-10
|
|
20A /300V-400V
|
9
|
100-150
|
HNCD400-20
|
|
30A /300V-400V
|
14
|
150-210
|
HNCD400-30
|
|
50 A /300V-400V
|
22
|
280-320
|
HNCD400-50
|
|
100 A /300V-400V
|
45
|
600-800
|
HNCD400-100
|
|
200 A /300V-400V
|
90
|
1200-1400
|
HNCD400-200
|
|
300A /300V-400V
|
130
|
1500-2100
|
HNCD400-300
|
|
500V-600V在線式充電機型號規格
|
|
規格（充電電流/電壓） |
功率 KW |
電池 AH |
型號 |
|
10A /500V-600V
|
5
|
50-80
|
HNCD600-10
|
|
20A /500V-600V
|
9
|
100-150
|
HNCD600-20
|
|
30A /500V-600V
|
14
|
150-210
|
HNCD600-30
|
|
50 A /500V-600V
|
22
|
280-320
|
HNCD600-50
|
|
100 A /500V-600V
|
45
|
600-800
|
HNCD600-100
|
|
200 A /500V-600V
|
90
|
1200-1400
|
HNCD600-200
|
|
300A /500V-600V
|
130
|
1500-2100
|
HNCD600-300
|
|
650V-750V在線式充電機型號規格
|
|
規格（充電電流/電壓） |
功率 KW |
電池 AH |
型號 |
|
10A /650V-750V
|
5
|
50-80
|
HNCD750-10
|
|
20A /650V-750V
|
9
|
100-150
|
HNCD750-20
|
|
30A /650V-750V
|
14
|
150-210
|
HNCD750-30
|
|
50 A /650V-750V
|
22
|
280-320
|
HNCD750-50
|
|
100 A /650V-750V
|
45
|
600-800
|
HNCD750-100
|
|
200 A /650V-750V
|
90
|
1200-1400
|
HNCD750-200
|
|
300A /650V-750V
|
130
|
1500-2100
|
HNCD750-300
|
|
800V-1000V在線式充電機型號規格
|
|
規格（充電電流/電壓） |
功率 KW |
電池 AH |
型號 |
|
10A /800V-1000V
|
5
|
50-80
|
HNCD1000-10
|
|
20A /800V-1000V
|
9
|
100-150
|
HNCD1000-20
|
|
30A /800V-1000V
|
14
|
150-210
|
HNCD1000-30
|
|
50 A /800V-1000V
|
22
|
280-320
|
HNCD1000-50
|
|
100 A /800V-1000V
|
45
|
600-800
|
HNCD1000-100
|
|
200 A /800V-1000V
|
90
|
1200-1400
|
HNCD1000-200
|
|
300A /800V-1000V
|
130
|
1500-2100
|
HNCD1000-300
|
|
1000V-2000V在線式充電機型號規格
|
|
規格（充電電流/電壓） |
功率 KW |
電池 AH |
型號 |
|
10A /1000V-2000V
|
5
|
50-80
|
HNCD2000-10
|
|
20A /1000V-2000V
|
9
|
100-150
|
HNCD2000-20
|
|
30A /1000V-2000V
|
14
|
150-210
|
HNCD2000-30
|
|
50 A /1000V-2000V
|
22
|
280-320
|
HNCD2000-50
|
|
100 A /1000V-2000V
|
45
|
600-800
|
HNCD2000-100
|
|
200 A /1000V-2000V
|
90
|
1200-1400
|
HNCD2000-200
|
|
300A /1000V-2000V
|
130
|
1500-2100
|
HNCD2000-300
|
可定制0-3000VDC內任意電壓的充電機；參數如有改動，恕不另行通知！ |
|
定貨時請注明：1，充電機輸入電壓 2，電池串聯后總電壓 3，電池容量
|
