交流恒流源

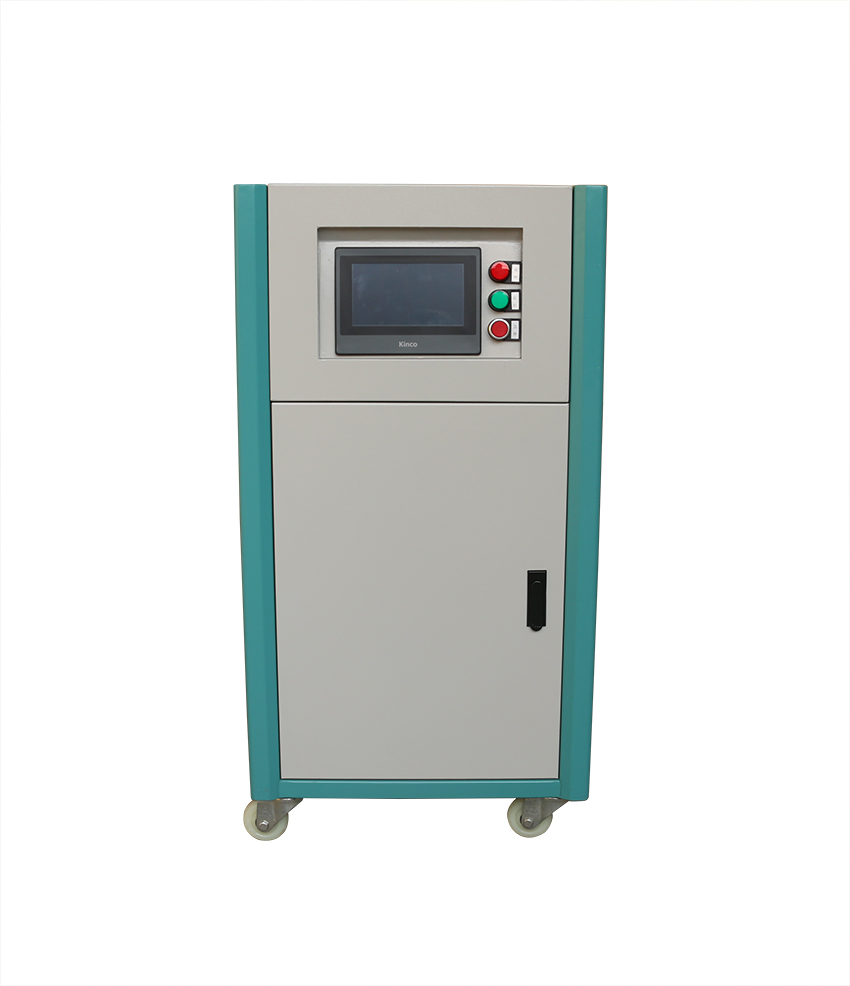

產品簡介
HNSAC系列可編程交流恒流恒壓電源采用SPWM高頻脈寬脈寬調制，IGBT實現輸出，可以調制輸出電流及頻率，響應速度快，恒流精度高、能長期穩定工作。并且能夠克服由于電網電壓波動、回路電阻變化、產品內
阻變化所引起的電流變化，不受人為因素的影響；體積小，效率高，可靠性和維護成本相對于傳統調壓器方式具有明顯優勢；采用DSP控制芯片，觸摸屏人機界面友好，能與先進的生產線系統配套使用，也可單獨使用。
產品應用領域
交流恒流電源主要用于特定產品電流熱效應測試和應用的場所，如斷路器、熔斷器、熱繼電器、磁力啟動器等保護性開關及各類變壓器、互感器等需要需要設定額定電流、動作電流、短路電流等熱效應進行測試的場合。
產品特點
1、采用先進的雙閉環反饋控制技術、成熟的SPWM調制技術、IGBT驅動技術，響應迅速，輸出穩定；
2、自保護功能全面：對IGBT及變壓器等關鍵部件進行實時檢測（如短路/過流/過熱等保護）、對電源輸入端口及輸出端口進行實時檢測（如過壓/欠壓/缺相等保護）。
3、豐富的遠程控制接口：客戶可以選配RS232、RS485、開關量、模擬信號等多種遠程通訊/遠程控制方式，實現遠端對電源的控制。
4、智能溫控調節風機，降低噪聲，延長壽命。
5、電壓范圍0-5V、0-10V、0-20V；最大電流10000A。
產品技術參數
|
工作方式 |
SPWM方式，正弦波輸出。 |
|
|
電源輸入 |
單相 AC220V±15% 50/60Hz±5%（總?cè)萘?0kVA以內） 三相四線 AC380V±15% 50/60Hz±5%（總?cè)萘?0kVA以上） |
|
|
輸出相數 |
單相 |
|
|
輸出頻率 |
范圍：40.0～70.0Hz，調節步幅為0.1Hz；額定：50/60Hz |
|
|
頻率精度 |
≤0.1% |
|
|
頻率穩定度 |
≤0.01% |
|
|
電壓范圍 |
0-5V；0-10V；0-20V |
|
|
恒流范圍 |
0.1In～1.0In（In為最大額定電流），調節步幅為0.1A/1A/10A In標準值：50A，100A，150A，200A，300A，400A，500A,600A，800A，1000A，1500A，2000A，3000A，4000A,5000A,6000A,8000A，10000A。 |
|
|
恒流精度 |
±（0.5%×設定值 + 0.1%×滿量程值） |
|
|
源電壓效應 |
≤1% |
|
|
負載效應 |
≤1% |
|
|
電流失真度 |
≤3%（阻性負載，額定頻率和電流下） |
|
|
保護裝置 |
過壓保護，過載保護，過流保護，開路保護，功率器件過熱保護。 |
|
|
記憶功能 |
自動記憶上次啟動運行參數 |
|
|
預置功能 |
在待機狀態，可預置輸出頻率、輸出電流等參數。 |
|
|
在線調整功能 |
在運行狀態，可在線調整輸出頻率、輸出電流。 |
|
|
通信接口 |
可選配RS232或RS485通訊，標準工業MODBUS RTU通訊協議。 |
|
|
顯示 精度 |
電壓 |
分辨率：0.01V 精度：±(0.5%×讀數值+0.1%×滿量程值) |
|
電流 |
分辨率：0.01A/0.1A/1A 精度：±（0.5%×讀數值+0.1%×滿量程值） |
|
|
顯示方式 |
LED顯示 |
|
|
工作環境 |
溫度：0～40℃ 相對濕度：≤90%RH |
|
可調交流恒流恒壓電源具有恒壓恒流兩種工作模式，彩色觸摸屏顯示，RS485通訊，具有緩升時間、運行時間、緩降時間預設功能，滿足電氣開關、斷路器、互感器等集成測試?yán)匣阮I(lǐng)域需求。
輸出波形
參數設定界面
監控界面
