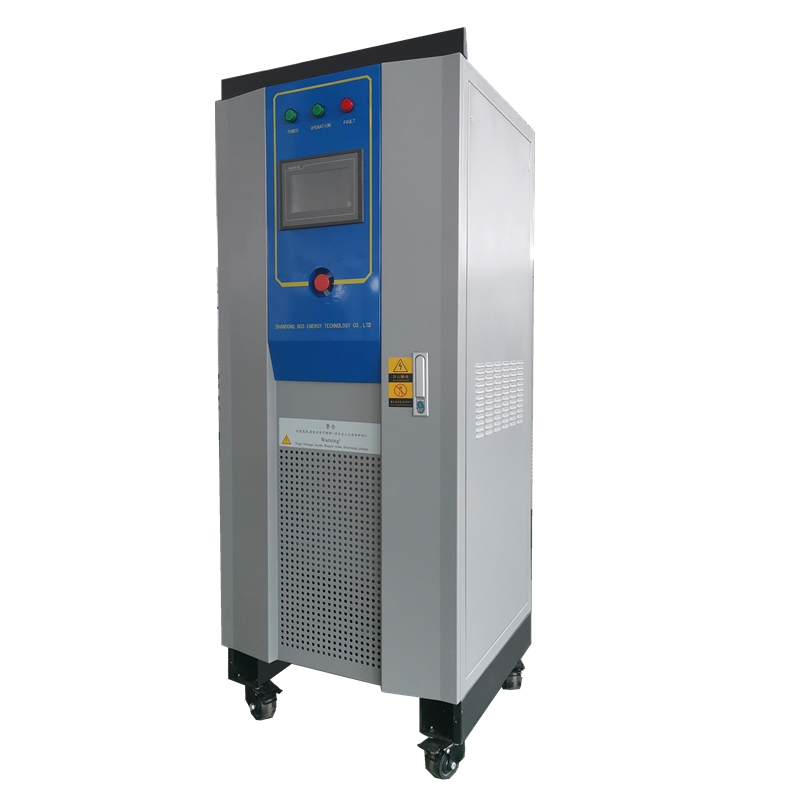

蓄電池特性模擬直流電源

發布：admin 瀏覽：

產品簡介：
在實際的生產和測試中，人們希望能有一種性能可模仿蓄電池的非化學能電源取代蓄電池，不必進行電能一化學能的轉換，直接用電網電能去測試起動機一這就是蓄電池模擬電源。蓄電池特性模擬電源采用單片計算機和大功率高頻開關直流穩壓電源技術相結合,實現直流電源模擬大容量蓄電池輸出特性,是給起動機提供模擬蓄電池特性的動力源泉。,電源可以計算機設定或觸摸屏設定輸出電壓、輸出電流及內阻，具有缺相、限流保護，操作方便簡捷。內阻最大0-50毫歐或要求值，電流最大5000A，電壓最高1000V，可以按照客戶要求定制。
產品特點:
●適用規范：IEC61215，UL1703等對直流電源的性能要求。
●寬范圍的交流輸入電壓,由于采用高頻開關電源技術,電源輸入無需相序檢測

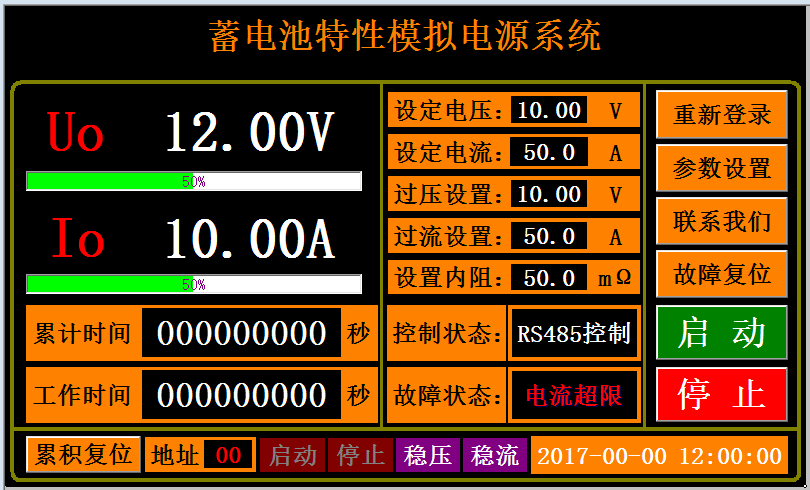

●采用液晶觸摸屏數字化控制
●模塊直流輸出無級限流，內置短路回饋特性，允許長期短路或短路開機
●采用無源PFC技術，功率因數＞0.92
●輸出電壓、電流、內阻從零起調，上限由用戶確定
●保護方式：具有過壓、過流、缺相、過載等保護功能
●工作方式：可長期滿負載連續工作
●可以通過計算機的RS485（或RS232）標準接口，對電源系統進行實時監控。（可選）
●PLC接口功能：通過PLC的DA模塊輸出4-20mA(0-10V)的信號控制整流器的可調輸出，以及電壓、電流和各種運行參數的監測。
產品應用：
應用于內燃汽車、拖拉機、電動汽車、叉車、火車、船舶、裝甲車輛的直流電機、起動機、開關、電控、BMS電池管理系統的檢測、調試、老化等模擬鉛酸、鋰電、鎳氫電池測試場合。

輸出曲線圖：

輸出電壓〓電池電壓-電流*內阻

技術參數：

輸入電源	三相交流380V±10%，50/60HZ，三相四線制
輸出電壓	0-2V/6V/15V/24V/30V/36V52/65/100/200/400/500/600/800/1000V或要求電壓值
輸出電流	100A/300A/500A/1000A/1500A/2000A/3000A/5000A或要求電流值
運行模式	恒壓、恒流、恒內阻方式
內阻范圍	0-50毫歐或要求值，分辨率≤0.1毫歐

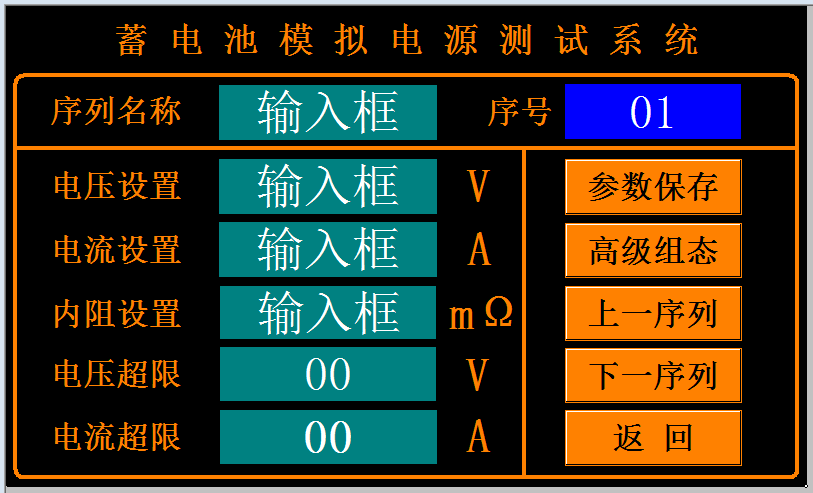

內阻設定與顯示	面板觸摸屏或計算機通信方式設定，無級連續調節，數字化顯示內阻設定值
控制方式	觸摸屏控制； PLC0-5V/0-10V/4-20mA模擬信號控制； RS232/RS485/CAN串口通信方式控制；
電源/負載效應	≤1%
輸出紋波	≤1%
電源控制方式	手動方式——通過面板觸摸屏及開關（開關機、自動/手動轉換、恒壓/內阻轉換、輸出電壓和內阻值設定） PLC方式——通過計算機PCI板卡或PLC輸出TTL電平和D/A模擬信號操控；計算機通信方式——通過RS232/RS485/CAN通信方式操控（開/關機、恒壓/內阻方式轉換、輸出電壓給定、內阻值設定）
保護功能	輸入過欠壓、缺相、內部過熱、輸出限壓、過載、短路；
