建立ITECH直流電源電性能規格測試規范，確定直流電源電性能規格測試的測試項目，測試方法，結果判定。為所有直流電源電性能規格測試提供一致性的測試依據，確保直流電源實際技術指標性能符合設計要求，客戶要求，相關國際標準要求及品質要求。
適用公司所有產品的直流電源電性能規格測試。
例外：
1. 客戶有特殊要求或規格書有列出要求不同于本標準時，按客戶的要求或規格書列出的要求進行測試。
2. 此標準所列出的試驗方法和結果判定同相關國家／國際標準不一致時，以相關國家／國際標準為準。
3.1 安捷倫電源測試標準
3.2 TEK電源測試標準
無
6.1研發部填寫“產品送測通知單”→電性能測試→安規與電磁兼容測試→可靠性測試→測試報告整理
6.2電性能規格測試

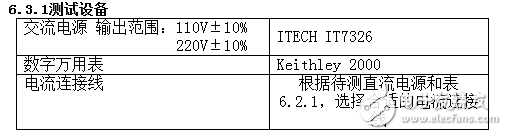

6.3設定值和回讀值精度測試（電壓）

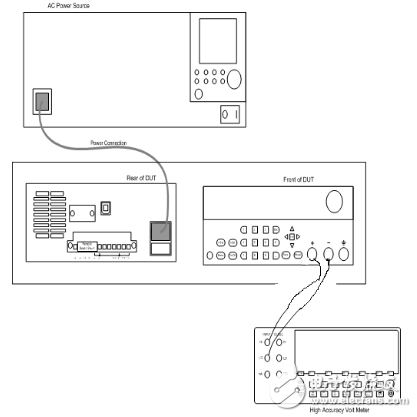

6.3.2測試連接圖
6.3.3測試步驟
《1》設備如上圖所示連接，根據待測電源的不同電壓（110V/220V）調整交流源的輸出電壓。
《2》數字萬用表設置如下：
a） 直流電壓
b） 自動量程
《3》待測物（電源）設置
a） 電流設置：0.02A
b） 電壓初始設置：0.1V
《4》溫機20分鐘
《5》打開待測物開關狀態為ON
《6》記錄萬用表測量值為待測物的實際測量值，根據此值與設定值電壓計算出設定值誤差，記錄數據。
《7》記錄待測物的回讀值，根據此值與實際測試值計算出回讀值誤差，記錄數據。

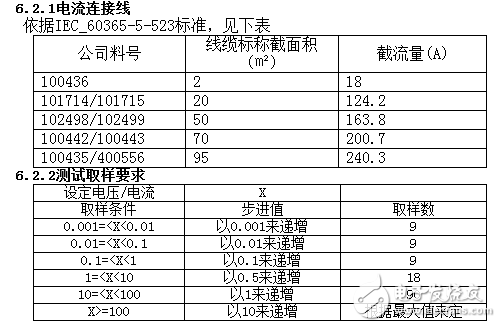

《8》根據待測物的電壓額定值和表格6.2.2調整待測物的電壓。
《9》重復6到第8步，直到完成待測物（電源）電壓100%FS。
《10》待測物設定電壓、回讀電壓精度測試完成，關閉所有測試設備。

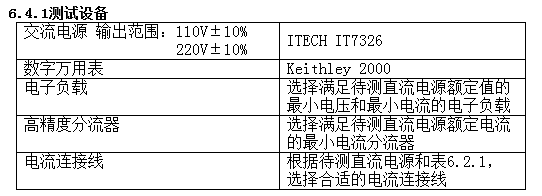

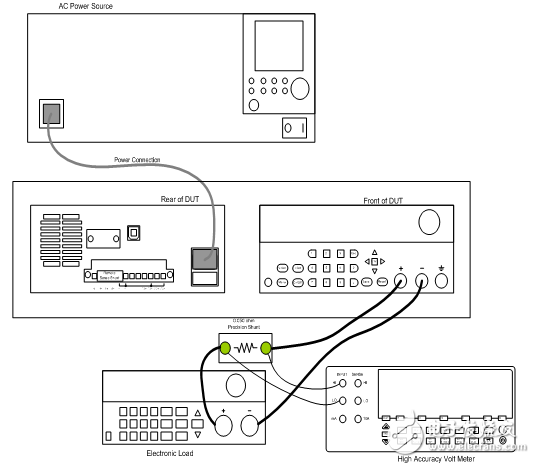

6.4.2測試連接圖
6.4.3測試步驟
《1》負載CV模式
1） 設備如上圖所示連接，根據待測電源的不同電壓（110V/220V）調整交流源的輸出電壓。
2） 數字萬用表設置如下：
a） 直流電壓
b） 自動量程
3） 電子負載設置如下：
a） CV模式
b） 設定電壓：3V
4） 待測物（電源）設置如下：
a） 輸出電流0.1A
b） 輸出電壓：20%FS（》3V）
5）溫機20分鐘。
6）打開待測物狀態為ON。
7）記錄萬用表讀數作為取樣電壓（Us），根據Im=Us/Rs（分流器電阻）計算出實際測量電流，根據實際測量電流值與設定電流值計算出設定誤差，記錄數據。
8）讀出待測物的回讀電流，根據實際測量電流值計算出回讀誤差，記錄數據。
9）根據待測物的電壓額定值和表格6.2.2調整待測物的電壓。
10）重復7到9步，直到完成待測物（電源）電流的100%FS。
11）待測物設定電流、回讀電流精度測試完成，關閉所有測試設備。
《2》負載CC模式
1） 設備如上圖所示連接，根據待測電源的不同電壓（110V/220V）調整交流源的輸出電壓。
2） 數字萬用表設置如下：
a） 直流電壓
b） 自動量程
3）電子負載設置如下：
a） CC模式
b） 設定電流：負載進入短路模式
4）待測物（電源）設置如下：
a） 輸出電流0.1A
b） 輸出電壓：20%FS（》3V）
5）溫機20分鐘。
6）打開待測物狀態為ON。
7）記錄萬用表讀數作為取樣電壓（Us），根據Im=Us/Rs（分流器電阻）計算出實際測量電流，根據實際測量電流值與設定電流值計算出設定誤差，記錄數據。
8）讀出待測物的回讀電流，根據實際測量電流值計算出回讀誤差，記錄數據。
9）根據待測物的電壓額定值和表格6.2.2調整待測物的電壓。
10）重復7到9步，直到完成待測物（電源）電流的100%FS。
11）待測物設定電流、回讀電流精度測試完成，關閉所有測試設備
