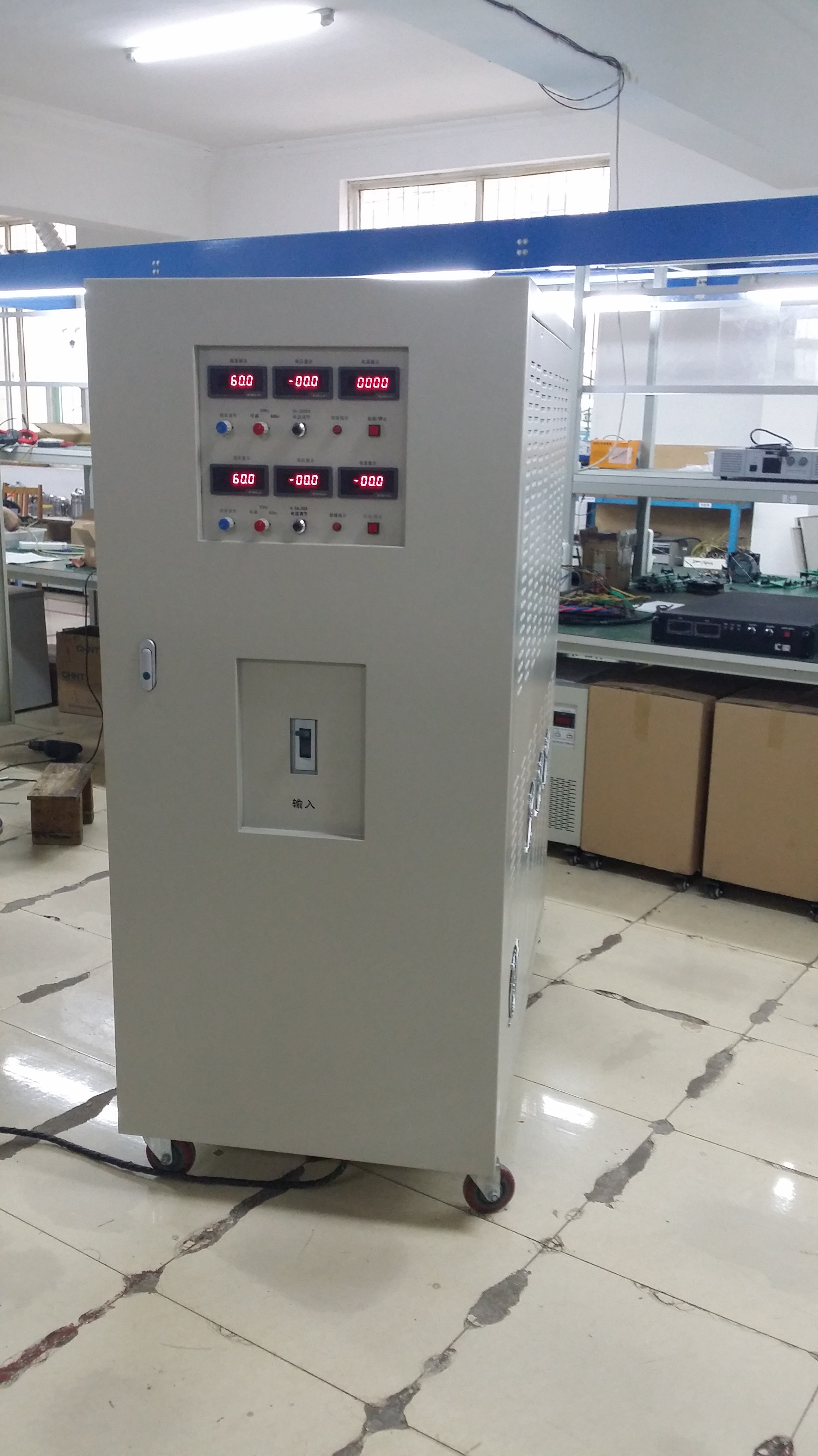

交流不間斷電源技術要求及技術指標

　　1．交流不間斷電源系統技術要求

　?。?）在正常和事故運行期間，向不間斷電源系統負荷提供電壓和頻率穩定的正弦交流電源。

（2）在正常／事故的交流電源（即保安電源）消失時，向交流不間斷電源系統負荷提供不間斷電源。

　?。?）將交流不間斷電源系統負荷與廠用電系統產生的瞬變過程加以隔離。

　?。?）交流不間斷電源應具有足夠的容量，使得在承受所接負荷的沖擊電流和切除出線故障時，對本系統不致產生不利的影響。

　　2．交流不間斷電源裝置的技術指標

　?。╨）輸出電壓幅值穩定度范圍為±2%。

　?。?）輸出頻率穩定度范圍為±0.5%。

　?。?）諧波失真度小于5%。

　　（4）要求切換時間在5ms以內。

　　1．正常運行方式

　　交流不問斷電源系統（UPS）的輸入電源有三路：一路取自廠用電400V保安段MCC，輸入到整流器經過整流輸出250V的直流電壓到逆變器，經過逆變器輸出交流單相230V（或三相400/230V），再經過靜態轉換開關輸出到UPS主配電屏，稱該路為正常工作電源；另一路取自直流230V蓄電池直流母線，經閉鎖二極管與整流電路輸出直流并聯輸入到逆變器，該路為直流備用電源；第三路取自廠用電的另一路400V保安段MCC，經輸入隔離變壓器變?yōu)閱蜗?30V（或三相400/230V）電源，作為逆變器的外部交流（備用）電源。

　　2．不正常運行方式

　　交流不間斷電源不正常運行方式如下：

　?。?）當整流電路故障或正常工作電源失電時，直流230V蓄電池直流母線通過閉鎖二極管向逆變器輸入直流電源，保證逆變器仍繼續輸出交流電源。

　　（2）當逆變器故障或輸出電壓降到90%額定電壓以下時，通過靜態轉換開關自動切換到外部交流（備用）電源系統，仍保持供給主配電屏的電源不中斷；若在某種情況下需要逆變器或靜態轉換開關維修時，可將手控旁路開關切到“完全旁路”向主配電屏供電，這種切換也是不間斷的。當逆變器輸出電壓恢復至90%額定電壓以上時，靜態轉換開關自動從手動（備用）電源供電切換到逆變器供電。
