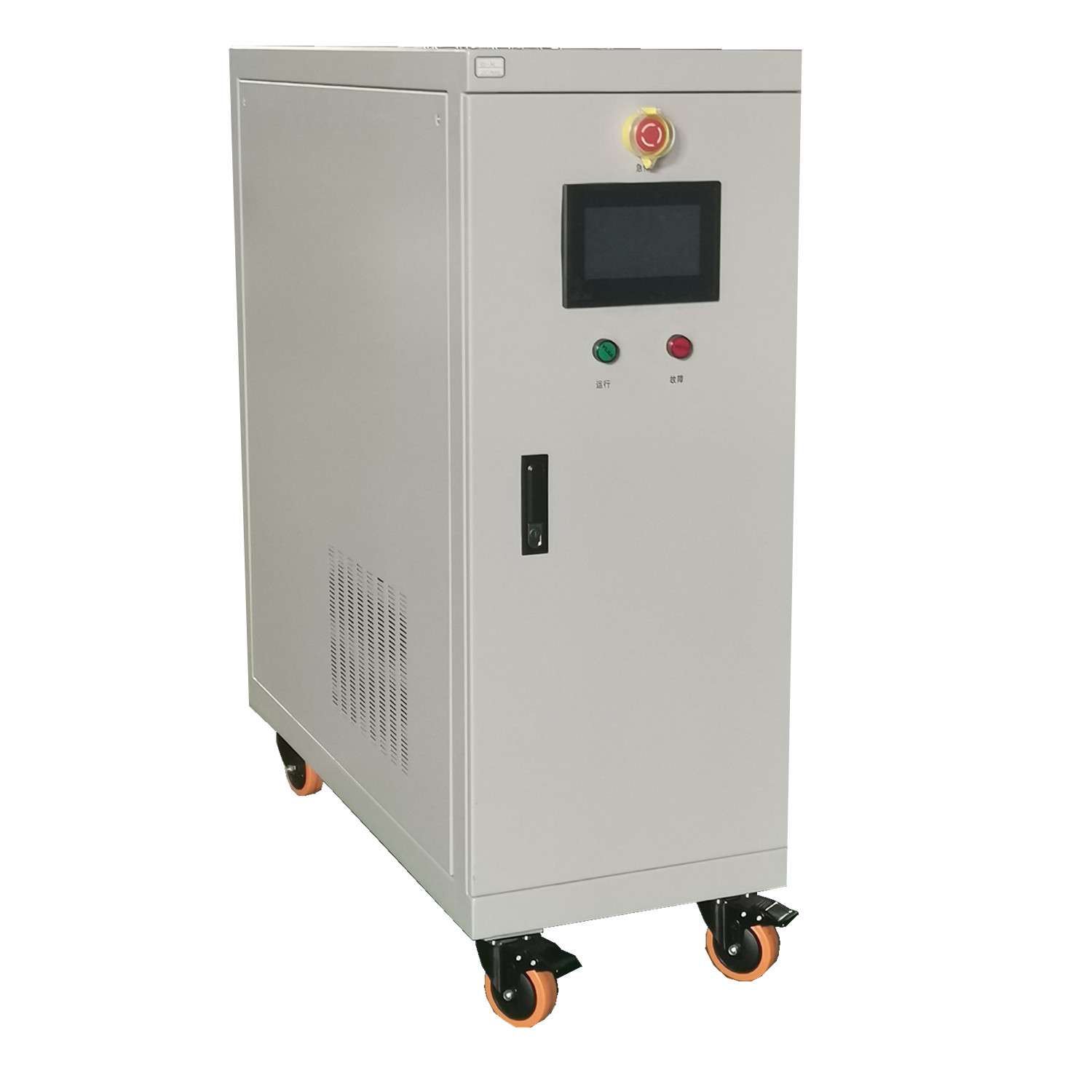

穩壓穩頻電源主要針對部分偏遠地區電網電壓和頻率，或者發電機的電壓頻率波動較大，而導致負載設備不能正常工作而設計開發，該電源可對惡劣的電源進行穩壓，穩頻處理，輸出高質量，高可靠的穩壓穩頻電源，避免了由于電壓頻率波動太

大，波形失真大而對負載設備的危害，配備山杰牌穩壓穩頻電源是用電設備安全，可靠運行的最佳保障。

控制系統原理

　　穩頻穩壓電源控制系統主要由信號發生單元，SPWM波生成單元，反饋控制單元，顯示單元，邏輯控制單元，保護單元，六大單元構成。每個單元分別由電路功能模塊組成：

信號發生單元包含：基準頻率產生電路，正弦波產生電路

SPWM波生成單元包含：三角波產生電路，SPWM波合成電路

反饋控制單元包含：電壓負反饋電路

顯示單元包含：電壓、頻率、電流、功率/功率因數顯示電路

控制邏輯單元包含：軟啟動電路，故障中斷處理電路，RESET電路


保護單元包含：過載偵測電路，過電壓偵測電路，過熱偵測電路，過流偵測電路，保險絲斷偵測電路
系統功能框圖


電路方式

IGBT/PWM脈波寬度調變法式

容量

1KVA-20KVA

10KVA -2000KVA

交流輸入

單相：AC140V-260V（范圍可根據客戶需要定制）

相位：三相四線

電壓：AC 265V - 495V（范圍可根據客戶需要定制）

頻率：30 - 70HZ（范圍可根據客戶需要定制）

頻率：30 - 70HZ（范圍可根據客戶需要定制）

交流輸出

電壓：單相AC220V

電壓：380V三相四線/單相220V

頻率：50HZ或60HZ  可調

頻率：50HZ或60HZ  可調

頻率穩定度

≤±0.1%

電壓穩定度

≤1%

負載穩定度

≤1%

波形失真度

≤2%

4窗口LED顯示

電壓、電流、頻率、功率/功率因素

功率因素

≥85%

保護裝置

電子電路快速檢測過電壓、過電流、過載、過高溫及短路并自動跳脫保護及告警裝置

冷卻方式

強制風扇制冷 或水冷

絕緣電抗

500Vdc  20MΩ

工作溫度

0-55 ℃

相對濕度

0-90%（非凝結狀態）
