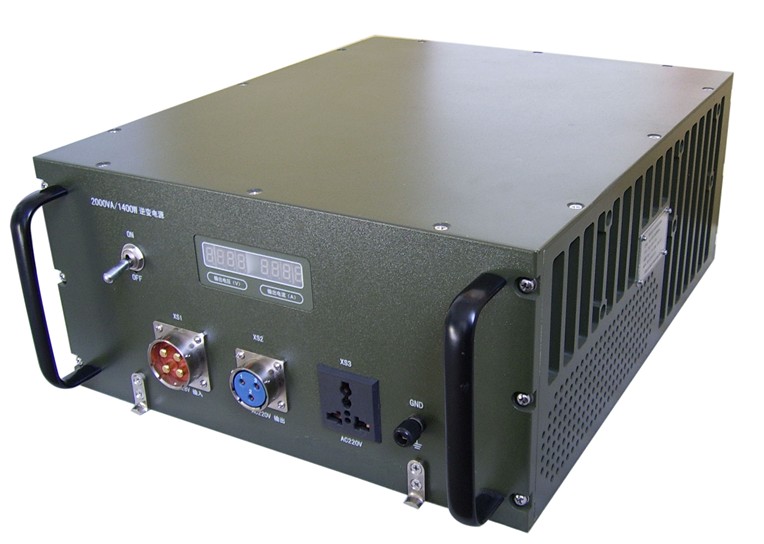

36V中頻靜變電源

發布：admin 瀏覽：

［產品簡介］

36V輸出型中頻靜變電源是采用高頻電力電子開關變換技術，專門為航空電子電氣設備設計制造的36V/400Hz中頻靜變電源，可用于飛機及機載設備、雷達、導航等電子設備，以及其它需要36V/400Hz中頻電源的場合，是機組式變頻電源的換代產品。本產品電壓、頻率均有±20%的調節范圍，適用于三相不平衡負載，指定相也可作為單相電源使用。

［性能特點］

■ 符合GJB572-88和MIL-STD-704航空電源規范的技術要求。

■ 智能控制，采用多CPU控制，方便地進行監控和實驗。
■ 操作簡單方便，通過友好的顯示界面可以查閱電源的運行參數、操作記錄、故障信息。

■ 采用德國西門子IGBT和三菱IGBT驅動，品質穩定，減少電力損耗及干擾。
■ 全數控界面，高穩定度，低漂移，在滿足了高速的需求同時，保有了極低的失真度與紋波。

■ 采用脈寬調制技術（SPWM）使得體積更小，重量也相對減輕，噪音低。

■ 優異的負載保護功能：具有輸出過電壓、欠電壓、錯相、缺相、短路的輸出保護，具體保護要求可以根據客戶要求設計，可確保飛機、設備和操作人員的安全。
■ 優異的自我保護功能：采用智能IGBT(IPM)輸出，具有自動過流、過壓保護和獨立的溫度檢測保護電路。尤其是三相電源輸入的缺相保護及錯相保護以及短路保護，深得客戶認可。

■ 優異的過載保護能力：120%以內時可連續運行，150%時600秒關斷，200％時15秒關斷。
■ 具有隔離變壓器：全隔離輸出，長壽命抗損傷。
■ 輸出反應速度快：對100%的加載／除載，輸出負載穩壓率在反應時間2mS以內，即可穩定在±0.5%（線性負載）。
■ 良好的EMC設計：根據客戶環境要求，進行良好的傳導和輻射干擾處理，確保用戶滿意。

［性能指標］

型號		HN36-系列
輸出容量		100VA~6KVA
額定輸出電流
交流輸入相數		單相/三相三線
交流輸入電壓		220V±22V /380V ±40V
交流輸入頻率		（50 / 60）Hz ±5Hz
交流輸出電壓		額定輸出電壓21V(相)/36(線) 可調電壓輸出16～25V(相)/28～43V(線)
交流輸出頻率		(1)額定頻率輸出：400Hz ±0.4Hz ； (2)可調頻率輸出：320-480Hz。
瞬態特性		最大過沖幅度≤10%，瞬態總恢復時間≤20ms
總諧波含量（THD）		≤2% (阻性負載)
波峰系數		≤1.41±0.10
單次諧波含量		≤1.5％
電壓調制幅度		≤2.5V
直流分量		≤±0.1V
顯示裝置	頻率	（最高）分辨率0.1Hz 最大允許誤差：±0.1％
	電壓	（最高）分辨率0.1V 最大允許誤差：±1V
	電流	（最大）分辨率0.1A 最大允許誤差：±2.5％
	功率	（最大）分辨率0.01kW 最大允許誤差：±5％
效率		≥85％
三相電壓不平衡		各相電壓的最大差值≤1.5V
相移		120°±2°（在對稱負載和額定電流的10％不平衡負載下）
預置功能		待機狀態可預置輸出電壓、輸出電壓頻率、輸出電壓上、下浮動百分比
存儲功能		輸出參數預置完成后自動記憶，關機后再開機仍保持原預置值
報警功能		保護裝置動作后發出報警信號
保護功能		輸入缺相、輸出短路；輸出過壓、輸出過載、內部過熱
過載能力		125%額定電流，延時600s斷開，150％額定電流，延時60s關斷， 200％額定電流，延時為15s斷開。注：負載為功率因數0.8（滯后）
噪聲		≤70dB（A）
顯示方式		LED
機箱結構型式		立式
外殼保護等級		室內型：IP2X; 0℃～＋40℃
選配附件		.航空插頭 2.航空電纜（10m,15m,20m）
