直流恒流恒壓電源

發布：admin 瀏覽：

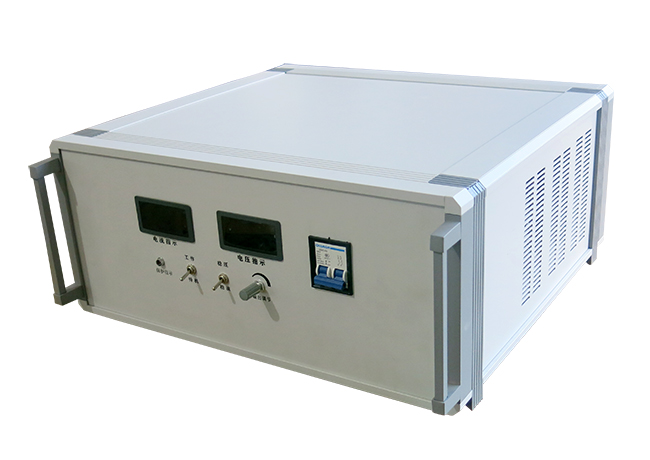

一、產品簡介：

高精度直流恒流源內部采用PWM高頻開關電源ZVZCS軟開關變換工作原理，采用進口IGBT模塊。可調直流恒流電源具體高效能、高精度、高穩定性等特性，優化于線性電源和硅整流電源的高效率，產品更加節能高效主要應用于科研單位、實驗室和電子產線等需要精密電源測試時使用。直流恒流電源電流值從零至額定值連續可調，在額定范圍內任意選擇且限制保護點。開路電壓、電流同時 LED 數碼管顯示。本機工作狀態下允許長時間短路。    我公司為了迎合市場，開發出數控程控直流恒流電源，面板采用按鍵式操作（見圖1），程控功能可以通過RS485或RS232數據連接計算機進行智能控制，并配有上位機監控軟件(見圖2）。也可以通過0-5V、0-10V或4-20mA等PLC模擬信號控制電源的輸出。

二、主要特點：
1、顯示：輸出電壓電流LED顯示（可按客戶要求加裝LCD液晶顯示）
2、外觀：采用臺式、塔式或19英寸標準化尺寸，可組合放置于各種工作臺面及機架；
3、優點：體積小、重量輕、節能高效
4、恒壓恒流：輸出CC/CV恒壓恒流自動切換，電壓電流值連續線性調節；
5、保護功能：過壓保護、過流保護、過溫保護、欠壓保護、過載保護；
6、短路特性：本機工作狀態下長時間短路；
7、外接補償：本機可選外接補償，可降低因輸出回路較長造成的電壓壓降；
8、過壓過流保護值：輸出過壓過流保護值可調，保護后切斷輸出并鎖定，重新開機恢復；
9、通信功能：可選RS485/RS232通信數據接口，與計算機數據連接控制，或與PLC連接。（選配）
10、遙控功能：可選0-5V、0-10V或4-20mA等PLC模擬信號控制電源的輸出電壓和電流；（選配）
              可選5V電平開關機功能
10、取樣功能：可選輸出電壓和電流0-5V、0-10V或4-20mA等模擬電壓信號取樣；（選配）
11、定時功能：可選定時開關機功能、定時運行或循環允許；（選配）
三、產品應用：
◆直流空氣開關                       ◆直流接觸器
◆機械開關，電子開關                 ◆直流互感器
◆熱繼電器、塑殼斷路器、小型短路器及需要設定額定電流、動作電流、短路保護電流等
◆自動化檢測校驗臺                   ◆電流要求測試場所
◆傳感器                             ◆儀表精度檢定
◆電阻加熱等新型元器件的加熱

四、技術參數

容量		500W-500KW
輸入	相數	單相或三相（10KW以上為三相）
	輸入電壓范圍	AC220V/380V±15%
	頻率	47-63HZ
	功率因數	> 0.9
	浪涌電流	無，軟啟動
輸出	外特性	恒電壓CV & 恒電流 CC
	電壓范圍	（0V-額定V）連續可調
	穩流范圍	（0A-額定A）連續可調
	效率	>90%（標準交流輸入、滿載）
	源效應	±0.2%
	負載效應	＜±0.5%
	負載瞬變恢復時間	＜20mS
	穩壓精度	≤±0.5%
	電流精度	≤±0.5%（讀數+量程）
	紋波	<0.5%(滿載)
	過流	最大電流截流，最大功率控制。
顯示	數字電壓表	4位半LED顯示規格:±0.5%rdg+2digit 解析度：0.01V
	數字電流表	4位半LED顯示規格:±0.5%rdg+2digit 解析度：1A
工作條件	儲存溫度	-15℃~+50℃
	工作溫度	-10℃～+40℃
	相對濕度	≤95％（無凝露）
	防護等級	IP20
	大氣壓力	80～106KPc（海拔2000m以下）
	噪聲	< 65 dB at 1 meter
保護		輸入缺相保護，輸入過壓保護，輸入欠壓保護，輸出過壓保護，輸出過流保護，短路保護，過熱保護
絕緣要求	絕緣強度	輸入對機殼AC2500V/1分鐘，漏電流10mA
		輸入對輸出AC3000V/1分鐘，漏電流10mA
		輸出對機殼AC3000V/1分鐘，漏電流10mA
	絕緣電阻	輸入對殼：DC1000V，大于20MΩ
		輸入對輸出：DC1000V，大于20MΩ
		輸出對殼：DC1000V，大于20MΩ
冷卻裝置		強制風扇冷卻
機箱		19英寸標準機柜
通訊接口		RS232/RS485/信號干接點提供相應的通訊協議
模擬接口		恒壓控制、恒流控制、恒功率控制的模擬接口
