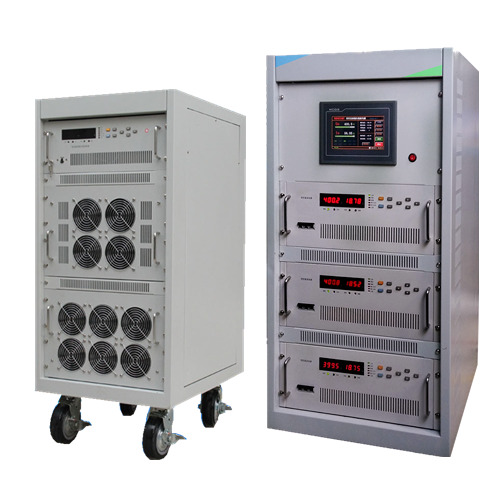

可編程直流穩壓電源

發布：admin 瀏覽：

一、產品特點
1、采用超大TFT真彩大液晶觸摸屏（800X480）人機界面，用戶在觸摸屏上很方便的直接編程操作。

2、本機一次可執行30組不同電壓、電流、延遲時間、運行時間的設定，并可連續循環999999次。

3、輸出電壓可以從零伏起調；輸出電流可以從零預置;

4、具有10組記憶組,可以將以前使用過的參數存儲,以便下次使用時輕松調用。

5、通訊接口功能完善：具有RS232、RS485通訊接口。

6、恒定電壓、恒定電流之使用, 可自動交叉變換，維持控制與保護兼顧

7、高頻PWM硬件調整控制技術，反應速度快，輸出穩定

8、大功率IPM/IGBT全橋變換技術，運行可靠，過載能力強；

9、采用高頻變換技術，整機效率≥85%；

10、具有輸出穩壓、限流、短路保護和功率器件過熱保護功能；

11、優良的輸出穩定性能：源電壓效應＜0.5%，負載效應＜1%；

12、輸出直流電壓畸變系數低，干擾?。?/span>

13、在短路和過載故障時，可調節限流電位器來限制輸出電流值，從額定值的50%至105%之間變化；

14、適用于阻性、感性等各種負載；負載適應性強；

二、主要用途及適用范圍

1、電解電容器老練，鉭電容器賦能

2、電阻器、繼電器，馬達等電子元件老練，例行試驗

3、實驗室，電子設備、自動測試設備

4、電子檢驗設備、生產流水線設備、通訊設備

5、其它一切需要使用直流電源的場合

6、應用于飛機及機載設備、雷達、導航等軍用電子設備的制造、檢測、維修等。

三、技術參數

容量		600W	1.2KW	2.4KW	5KW
輸入電壓		220V±18% 1φ2W 50Hz±5Hz
輸出電壓	30V	20	40	80	167
	60V	10	20	40	84
	120V	5	10	20	42
	300V	2	5	8	16.7
	600V	1	2	4	8.4
直流電壓紋波		≤300mV（rms）（80%純阻性負載）
調節步幅		0.1V
電源調整率		±0.1%FS
負載調整率		±1%FS
顯示界面		TFT LCD觸摸屏
電壓調節范圍		0~100%額定電壓可調
電流調節范圍		0~100%額定電流可調
自動保護功能		在輸出過壓、過流、模塊過熱及短路的情況下，具有自動保護功能
負載特性		適合各種負載
過載能力		最大限流值為105%額定電流值
整機效率		≥85%
絕緣測試		DC500V,輸出對外殼≥7M
耐壓測試		輸入對外殼AC1500V/1分鐘無飛弧擊穿現象
可聞噪聲		≤60dB
冷卻方式		風冷
可編程組數		共30組，每組記憶電壓、電流、時間等值
可記憶組數		共9組，每組記憶電壓、電流、時間等值，可方便調用
限壓值設定		0-100%最大電壓值
限流值設定		0-100%最大電流值
通信接口		RS232/RS485
工作環境		環境溫度：-10℃~70℃
		相對濕度：20~90%（非凝結狀態）
		使用場所無易燃易爆及侵蝕性介質，無強電磁干擾和異常的振動及沖擊

容量		10KW	15KW	20KW	30KW	60KW	120KW	240KW	360KW	480KW
輸入電壓		380V±15% 3φ4W 50Hz±5Hz
輸出電壓	300V	40	60	80	120	240	480	960
	600V	20	30	40	60	120	240	480	720	960
	1000V	12	18	24	36	72	114	288	432	576
直流電壓紋波		≤300mV（rms）（80%純阻性負載）
調節步幅		0.1V
電源調整率		±0.1%FS
負載調整率		±1%FS
輸出顯示		LCD觸摸屏
電壓調節范圍		0~100%額定電壓可調
電流調節范圍		0~100%額定電流可調
自動保護功能		在輸出過壓、過流、模塊過熱及短路的情況下，具有自動保護功能
負載特性		適合各種負載
過載能力		最大限流值為105%額定電流值
整機效率		≥85%
絕緣測試		DC500V,輸出對外殼≥7M
耐壓測試		輸入對外殼AC1500V/1分鐘無飛弧擊穿現象
可聞噪聲		≤60dB
冷卻方式		風冷
可編程組數		共30組，每組記憶電壓、電流、時間等值
可記憶組數		共9組，每組記憶電壓、電流、時間等值，可方便調用
限壓值設定		0-100%最大電壓值
限流值設定		0-100%最大電流值
通信接口		RS232/RS485
工作環境		環境溫度：-10℃~70℃
		相對濕度：20~ 90%（非凝結狀態）
		使用場所無易燃易爆及侵蝕性介質，無強電磁干擾和異常的振動及沖擊
