一、簡介
大功率開關電源采用采用國際先進的高頻脈寬調制技術，配以穩定的三菱 IGBT 做調整原件，使該開關直流電源具有轉換效率高，穩壓穩流、精度高及瞬態響應好等特點，電壓電流連續可調，且LED數碼管顯示（或液晶顯示）。該高頻開關電 源很好的解決了可調開關電源因電流大而產生的不穩定的業界難題。 具有輸入過壓、欠壓、缺相，輸出過壓、過流、短路、恒流輸出限壓、超溫等保護功能。 多圈電位器控制電壓和電流或者通過在輸入端附加模擬量： 4-20MA,0-20mA, 0-5V,0-10V 等，內控時通過電位器控制輸出電壓或者輸出電流；外控時通過模擬量控制輸出電壓或者電流。內控和外控通過開關切換。大功率直流穩壓電源具有過壓、過流、短 路、溫控等保護措施，由于產品的高性價比，產品熱銷國內，并出口30余國家及地區。
二、技術參數
輸入電壓：AC380V±10℅,50Hz（訂貨時需提前說明）
輸出電壓：0％--100％可調輸出 或 固定輸出
輸出電流：0％--100％可調輸出 或 固定輸出
電源效應：< 0.3％ + 10mV
負載效應： < 0.1% + 10mV
周期與隨機漂移：< 0.1% （rms)
保護功能： 過壓、過流、短路、輸出可短路，短路解除后可自動恢復工作
絕緣電阻：≥5MΩ
相對濕度：<90％ （非凝結狀態）
滿負荷連續工作8小時（40℃環境下長期使用）
環境溫度：0-40℃
顯示方式：3位半數顯電壓/電流表
●執行標準：GB4943、GB925
●外型尺寸： 600X310X470(mm)
★可加裝2個0-5V,0-10V模擬信號控制電壓電流輸出★
★電壓電流輸出0~5V電壓信號回讀★
★可加裝5V電平開關機★
★可加裝遠端電壓補償功能★
★可加裝定時計時輸出功能★
三、主要用途
1. 蓄電池充電，PCB暴光燈電源
2. 實驗室、電子設備、自動測試設備
3. 電阻器、繼電器、電機等電子元件老化，例行試驗
4. 電子檢驗設備、生產流水線設備、通訊設備檢測
5. 其它一切需要使用直流電源的場合
使用場合：
1、電機類：電動車電機、電動車控制器、直流馬達測試?yán)匣?/span>
2、電具類：LED測試及老化、節能燈泡測試及老化、燈具測試、鎢絲氣化等
3、汽車類：汽車電子、大功率直流電機、汽車電機控制器、車用燈光、點煙器、汽車影音測試及老化等
4、電子器件類：電容器、電阻、繼電器、晶體管、傳感器等
5、顯示器類：顯示屏、液器屏、觸摸屏、車載DVD、手機顯示器等
6、電化學類：電解、電鍍、陽極氧化、有色金屬研究等
7、其他需要直流電源供應的產品測試及研發，如磁控管等。。。
8、備選功能：(選配)
1、外控功能：可選0-5V或4-20mA信號控制電源的輸出電壓和電流；
2、定時功能：可選定時開關機功能；
3、通信功能：可選數據接口，與計算機連接控制，或與PLC連接。
四、使用說明
1、產品拆開包裝后檢查整體是否完好，并仔細閱讀使用說明書，才可通電。
2、產品暫時不接任何負載情況下，接通交流電源。
3、恒流使用方法：接入負載前調節電流旋鈕到最小值，電壓調節到用戶的規定值，然后接通負載，順時針調節電流旋鈕，觀察電流，達到規定的限流值，輸出電壓將隨負載大小發生變化。注意：在恒流狀態下千萬不再去動電壓調節旋鈕。
4、恒壓使用方法：首先是將電流旋鈕順時針調大，在調節電壓旋鈕達到規定值，此時電壓是恒定值。
【直流電源外控功能介紹】
該直流可調電源可以在輸入端附加模擬量： 4-20MA,0-20mA, 0-5V,0-10V 等，內控時通過電位器控制輸出電壓或者輸出電流；外控時通過模擬量控制輸出電壓或者電流。內控和外控通過開關切換。 也可選輸出模擬量,輸出模擬量直接接入PLC數控設備，做電源工作狀態遠端監控信號。
★本公司可定做各種規格電源。
★（由于產品不斷的在升級，圖片盡供參考，具體以實物為準，或來電咨詢）
控制界面：

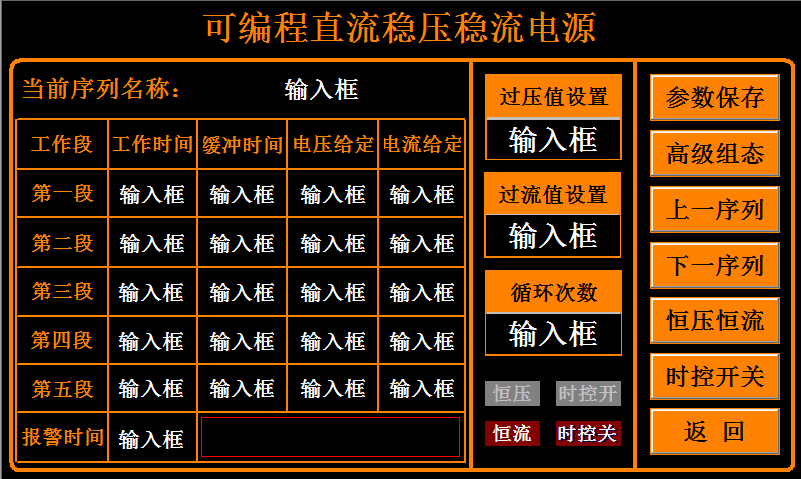

登錄界面

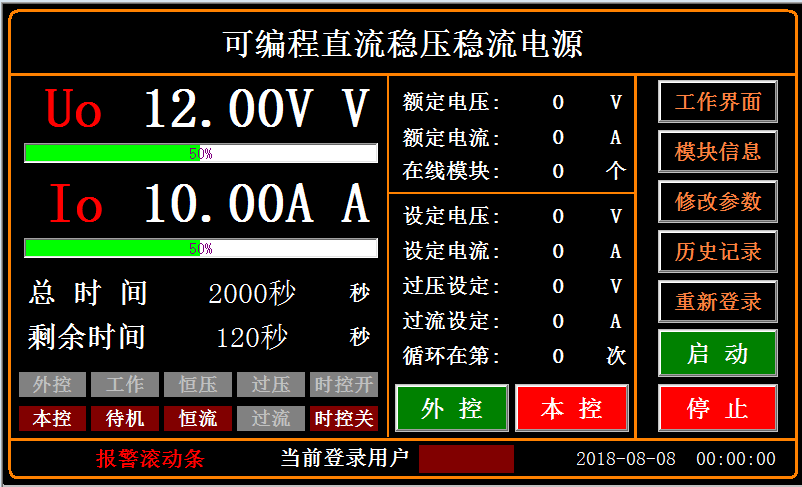

監控界面

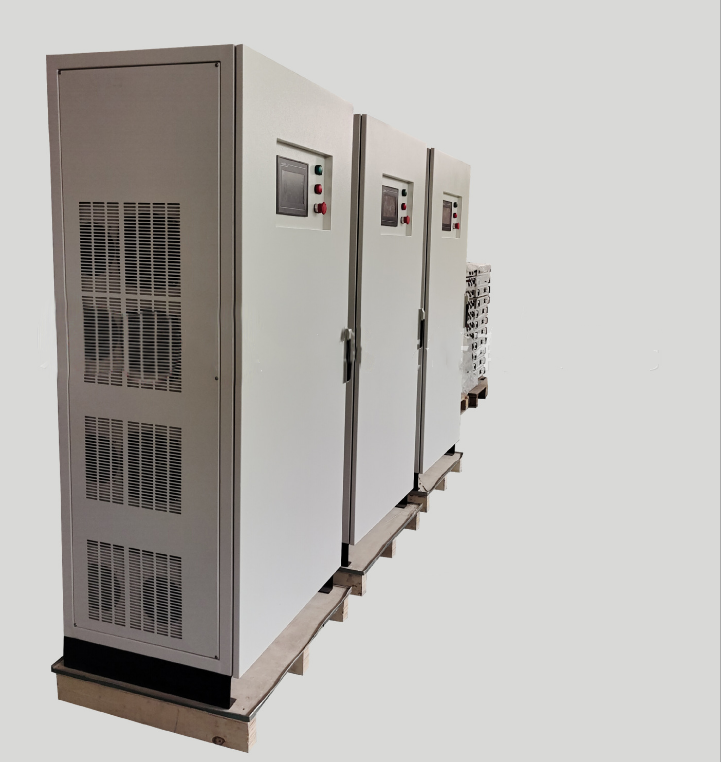

直流穩壓電源
