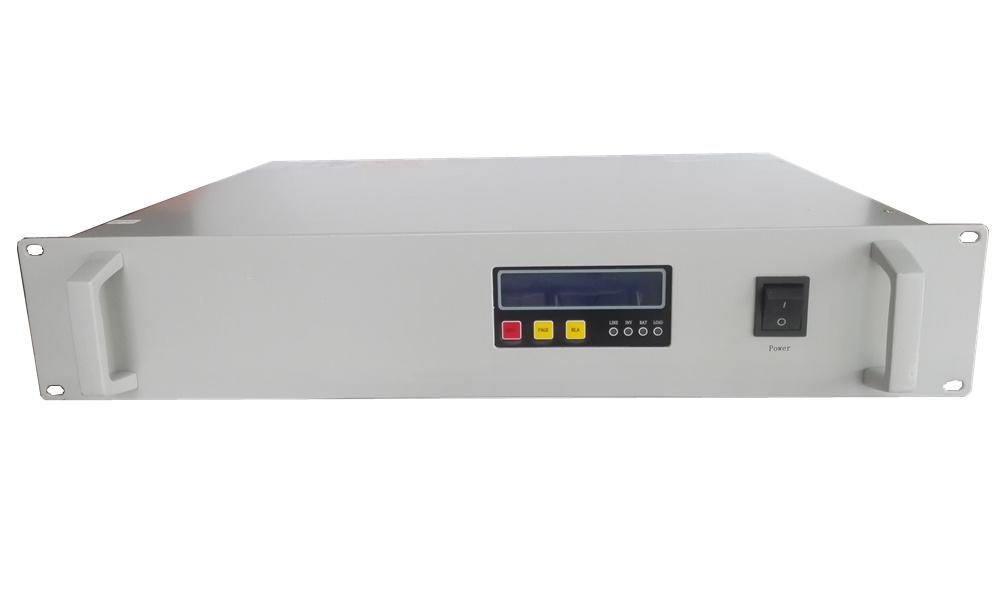

產品概述
該系列正弦波逆變電源是為電力系統及郵電通訊事業的實際需要，考慮到空間安裝大小及IT時代對逆變電源管理的自動化和網絡化的需求，以及噪音對辦公室或機房工作人員的影響而專門設計生產的逆變電源。
該系列逆變電源采用先進的SPWM和CPU控制技術，控制精確，輸入輸出隔離，安全高效，可靠性好。該系列產品不僅體積小，重量輕，外形美觀，安裝維護簡便，操作簡單，噪音低，反灌雜音低，無污染，還具有實時數據采集和遠程通訊功能，為廣大系統用戶實施網絡管理和遠程監控提供了便利。該逆變電源不僅僅適用于電力系統及通訊行業，同時也適用于其它對供電品質要求較高的場合，是辦公室自動化的理想的電源選擇。
性能特點
◆ 該系列逆變電源為智能型專用逆變電源，采用智能化微電腦CPU控制技術，控制線路簡捷、可靠，快速響應外部環境的變化；
◆ 該系列逆變電源采用SPWM脈寬調制技術，輸出為穩頻穩壓、濾除雜訊、失真度低和純凈正弦波；
◆ 該系列逆變電源直流輸入端采用先進的反灌雜音抑制技術，與其他共用直流屏的通訊設備互不干擾，交流輸入端采用多重濾波。
◆ 該系列逆變電源分市電主供型和電池主供型（任意選擇一種）：
A)市電主供型逆變電源在有市電時，處于市電輸出，當市電輸入故障時自動切換到
逆變輸出；
B）電池主供型逆變電源在有市電時，處于逆變輸出，當直流輸入故障時自動切換到
市電輸出；
◆ 該系列逆變電源設計完善，允許在開機狀態下切斷直流，自動切換到市電旁路，不影響負載的供電，方便對蓄電池進行維護和更換。
我公司的
逆變器性能過硬，質量獲得老客戶的共同好評，歡迎來公司參觀
逆變電源,通信電源,通信電源系統,電力逆變器,電力UPS,通信電源柜,電力正弦波逆變器,通信正弦波逆變器！
技術指標
逆變電源技術指標
|
|
500VA |
1KVA |
2KVA |
3KVA |
4KVA |
5KVA |
6KVA |
10KVA |
|
直流輸入 |
額定輸入電壓（Vdc） |
參見表二 |
|
輸入直流電壓允許范圍 |
參見表二 |
|
反灌雜音電流 |
≤10% |
|
交流旁路輸入 |
允許旁路電壓（Vac） |
220±25% |
|
額定輸入電流（A） |
1.8 |
3.6 |
7.2 |
10.9 |
12.7 |
15.9 |
19.1 |
31.8 |
|
旁路轉換時間 |
≤5ms |
|
交流輸出 |
額定容量（VA） |
500VA |
1KVA |
2KVA |
3KVA |
4KVA |
5KVA |
6KVA |
10KVA |
|
額定輸出功率（W） |
400W |
800W |
1600W |
2400W |
2800W |
3500W |
4200W |
7000W |
|
額定輸出電壓及頻率 |
220Vac，50HZ |
|
額定輸出電流（A） |
1.8 |
3.6 |
7.2 |
10.9 |
12.7 |
15.9 |
19.1 |
31.8 |
|
輸出電壓精度（V） |
220±1.5% |
|
輸出頻率精度（Hz） |
50±0.1% |
|
波形失真率（THD） |
≤3%（線性負載） |
|
動態響應時間 |
5%（負載0←→100%） |
|
功率因數（PF） |
0.8 |
0.7 |
|
過載能力 |
110%，30秒 |
|
逆變效率 |
≥85%（80%阻性負載） |
|
旁路轉換時間 |
≤5ms |
|
工作環境 |
絕緣強度（輸入和輸出） |
1500Vac，1分鐘 |
|
噪音（1米） |
≤40dB |
|
使用環境溫度 |
-25℃~+50℃ |
|
濕度 |
0~90%，不結露 |
|
使用海拔 |
≤1000 |
|
保護功能 |
輸入欠壓、輸入過壓保護；輸出過載、輸出短路保護 |
逆變電源輸入直流電壓（Vdc）
|
|
12V系列 |
24V系列 |
48V系列 |
110V系列 |
220V系列 |
|
工作電壓 |
9.8V—14.5V |
20V—30.5V |
40V—58.8V |
90V—132V |
180V—270V |
|
開機電壓 |
10.2V--14.2V |
21.5V—29.5V |
42V--57V |
94V--130V |
190V--265V |
機械尺寸（A、B 、C 、D型為19英寸機架式機箱，E 、F型為立式機箱）
|
|
12V系列 |
24V系列 |
48V系列 |
110V系列 |
220V系列 |
重量 |
|
500VA |
A，B |
A，B |
A，B |
A，B |
A，B |
5Kg |
|
1KVA |
B |
B，E |
B，E |
B，E |
B，E |
7Kg |
|
2KVA |
|
C |
B，E |
B，E |
B，E |
8kg |
|
3KVA |
|
|
C，F |
C，F |
C，F |
11Kg |
|
4KVA |
|
|
C |
C，F |
C，F |
14.5Kg |
|
5KVA |
|
|
D |
C，D，F |
C，D，F |
15Kg |
|
6KVA |
|
|
|
C，D，F |
C，D，F |
15.5 Kg |
|
10KVA |
|
|
G |
G |
G |
35Kg |
A：
482（寬）×88（高）×255（深）mm B：
482（寬）×88（高）×330（深）mm
C：
482（寬）×88（高）×380（深）mm D：
482（寬）×133（高）×380（深）mm
E：
203（寬）×325（高）×430（深）mm F：
219（寬）×348（高）×432（深）mm
G：
482（寬）×265（高）×375（深）mm
