產品概述

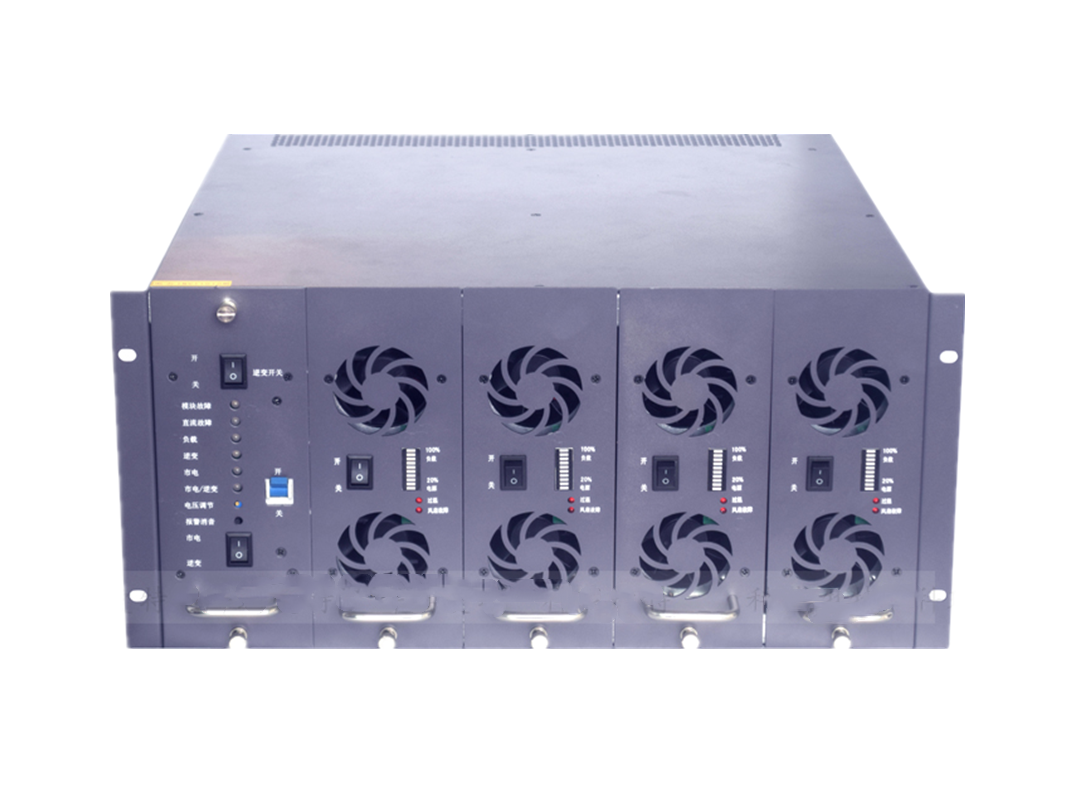

山東航能電氣設備有限公司生產的電力并聯逆變電源4+1是專門為30萬千瓦以下發電廠和220KV以下變電站設計的，應用于電力系統遠動、通信、載波、監控、繼電保護以及事故照明，也可為發電廠交流潤滑油泵、交流風機、水泵提供不間斷供電。它由立式監控模塊、逆變模塊和一個19英寸5U機箱(INV2205U4PA)組成?？梢造`活嵌入到直流屏中，組成2—8KVA的小系統。

立式監控模塊

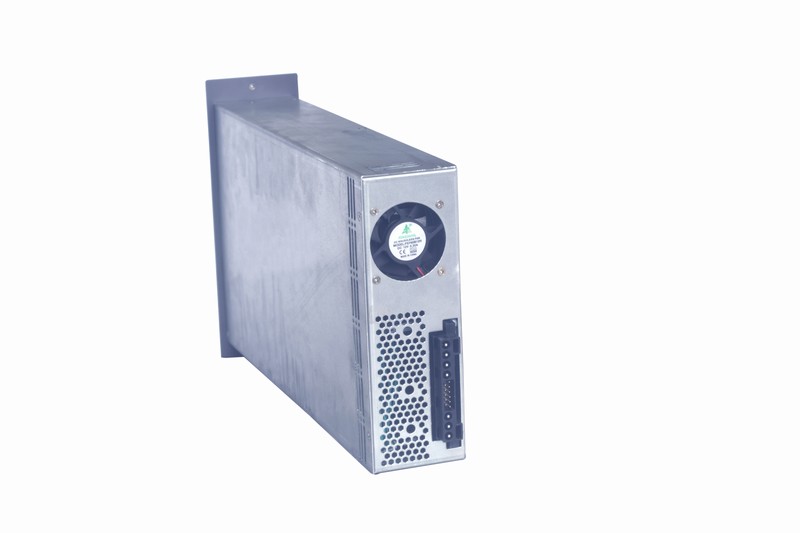

立式監控模塊背面

性能特點

? 獨特的非線性控制電路，在任何負載情況下都可輸出純凈的正弦波。

? 模塊化逆變電源陣列，可靈活配置2KVA～8KVA不同容量系統。

? 逆變模塊可帶電熱插拔，便于在線維護。

? 模塊采用低差均流技術，并機電流不均衡度小于5％。

? 完善的過壓，欠壓，過熱，過流及短路保護，可在異常情況下保護模塊。

? 逆變模塊N+X備份方式工作，提高系統可靠性。

? 緊湊型結構設計，體積更小，重量更輕。

? 良好的電磁兼容特性，可在復雜環境下正常工作并不會影響周邊設備的正常工作。

? 嵌入式系統結構，可以方便安裝、組屏。

技術指標

型號規格		HNDA22020M	HNDA11020M
逆變模塊額定功率		2KVA
最大并聯模塊數量（個）		4
直流輸入	輸入額定電壓（VDC）	220		110
	輸入直流電壓允許范圍(VDC)	165～290(±2V)		82～132(±2V)
市電旁路	輸入交流電壓允許范圍(VAC)	176～264(±2V)
	交流輸入頻率允許范圍（HZ）	46-54
	旁路轉換時間	≤10
交流輸出	額定容量（KVA）	1～10
	輸出額定電壓與頻率	220VAC/50Hz
	輸出額定有功功率（KW）	0.7～7
	輸出電壓穩定精度（V）	220±3％
	輸出頻率精度（Hz）	50±1%
	波形失真率（THD）	阻性負載≤3%，非線性負載≤5%
	動態響應負載（0←→100%）	電壓跌落<10%
	功率因數（PF）	0.7
	過載能力	125%,10min；150%,10s
	峰值系數（CF）	3∶1
	逆變效率(額定負載)	≥88%
工作環境	絕緣強度（輸入與輸出）	2000VAC，1分鐘
	噪音（1米）	輸出功率≤10KVA時，噪聲≤45dB 輸出功率≥10KVA時，噪聲≤55dB
	使用環境溫度(℃)	-10～+50
	濕度	0～90％，不結露
	使用海拔（M）	≤3000M；3000M以上，每升高1000M，功率降低10%
電磁兼容	傳導干擾	EN55022 CLASSA
	輻射干擾	EN55022 CLASSA
保護功能		輸入欠壓、過壓保護，輸出過載保護，輸出短路保護，過熱保護
外型尺寸		482×450×220（寬×深×高)
重量		13～35
