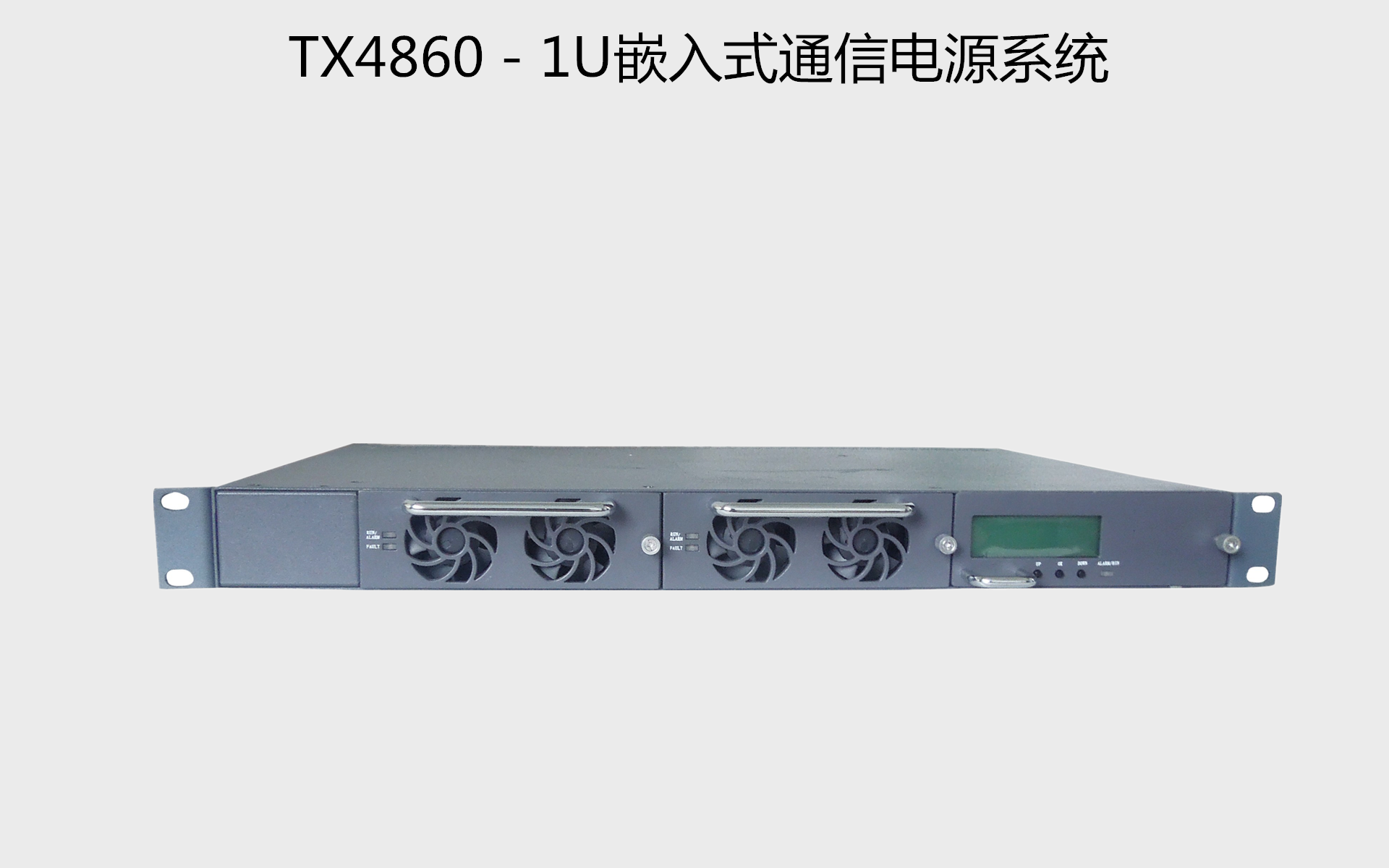

HNTX4860－1U嵌入式通信電源模塊

發布：admin 瀏覽：

產品概述

嵌入式系統適用于小型程控交換機、接入網、傳輸設備、移動通信、衛星通信地面站、微波通信供電，也可用于其它通信設備供電。正常情況下，整流模塊、配電單元的各種參數均由監控模塊進行控制，按其預定的參數或用戶命令進行工作。如果市電故障，此時系統將改由電池供電，隨著電池的放電，電池端電壓開始下降，當電池電壓低于 46V 上位機(可設定)電池低壓告警點時，監控模塊上報告警信號，直接關閉負載輸出，整機不工作。當外部市電恢復，系統恢復正常工作狀態。
（逆變器與逆變電源，同時適用于：通信電源及通信電源系統，也為電力企業單位輸送大量的電力逆變器,電力UPS,通信電源柜,電力正弦波逆變器,通信正弦波逆變器）

性能特點：
◆整流模塊采用有源功率因數補償技術，功率因數 值達0.99。
◆交流輸入電壓正常工作范圍寬至90～290V。
◆整流模塊采用全橋軟開關技術，效率最高可達92％以上。
◆完善的電池管理。有負載下電和電池低電壓保護 (LVLD+LVBD)及二次下電功能，能實現溫度補償、自動均浮充控制、自動調壓、電池容量計算、在線電池測試等功能。
◆整流模塊采用無損傷熱插拔技術，即插即用，更換時間小于1min。
◆網絡化設計，提供多種通信接口（如：RS485、干接點），組網靈活，可實限本地和遠程監控，無人值守。
◆完善的交、直流側防雷設計，適應多雷暴地區。
◆完備的故障保護、故障告警功能。
◆全正面的操作和維護，可以靠墻安裝，有效節約空間。
◆超低輻射。采用先進的電磁兼容設計，整流模塊能夠滿足《通信電源設備電磁兼容性限值及測量方法》（中華人民共和國通信行業標準YD/T983）。

技術指標：
嵌入系統共同的性能指標

輸入
參數	最小	典型	最大	單位	注釋
輸入電壓范圍	90	220	280	Vac
輸入頻率	45	50	65	Hz
功率因數	0.98

輸出
參數	最小	典型	最大	單位	注釋
輸出電壓范圍	42	53.5	58	Vd c
輸出電流范圍	0		30（30A模塊）	A	176～280VAC
			50（50A模塊）		176～280VAC
	0		15（30A模塊）	A	90～175VAC
			25（50A模塊）		90～175VAC
紋波(峰峰值)			200	mv
輸出效率	≥91			%	220Vac輸入
輸出效率	≥87			%	110Vac輸入
穩壓精度			≤±1	%
負載調整率			≤±1	%
源調整率			≤±1	%

環境
參數	最小	典型	最大	單位	注釋
工作溫度	-25		55	°C	≥55°C時，電源需降功率輸出
儲存溫度	-40		80	°C
濕度	10		90	%	相對濕度, 不凝固.
大氣壓力	70		106	KPa
海拔高度	0		3000	m
冷卻方式	風機強制冷卻
