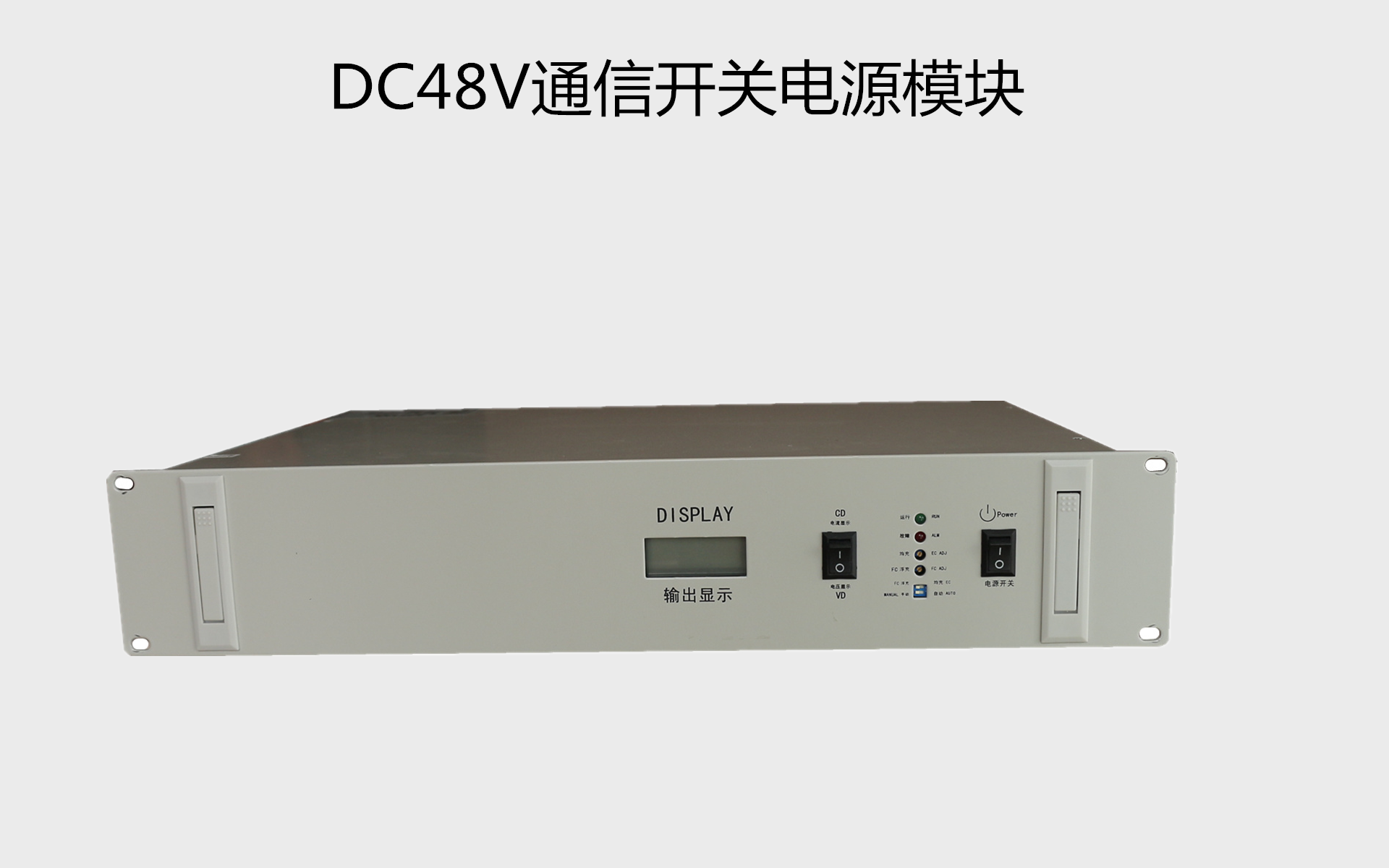

DC48V通信開關電源模塊（10A-25A)

發布：admin 瀏覽：

產品概述：
通信專用整流電源模塊是我公司主要針對我國移動通信、程控交換機、接入網設備、部隊通信機房等等通信領域自主研發設計生產的主力產品。該系列整流電源模塊采用了先進的雙管正激開關技術，模塊之間采用隔離設計，防止模塊間互相影響。在N＋1備份的情況下，即使有1臺或幾臺模塊出現故障，也不影響其它模塊的并聯運行，并且模塊間能實現自動均流。模塊采用寬度為19英寸、高度為2U的標準機架式外觀設計，方面用戶安裝。超低輻射，采用先進的電磁兼容設計，整流模塊能夠滿足《通信電源設備電磁兼容性限值及測量方法》（中華人民共和國通信行業標準YD/T983）.
性能特點：
采用了先進的雙管正激開關技術，模塊之間采用隔離設計，防止模塊間互相影響
在N＋1備份的情況下，即使有1臺或幾臺模塊出現故障，也不影響其它模塊的并聯運行，并且模塊間能實現自動均流。
滿足220V AC、110V AC電網制式的供電需求。輸入電壓范圍寬，基本適用于各種電網制式的供電需求，兼容性比較好。
表頭型模塊采用3位半的表頭顯示，顯示輸出電流電壓，簡單實用。
模塊采用寬度為19英寸、高度為2U的標準機架式外觀設計，方面用戶安裝。
工作溫度范圍寬。﹣10℃～﹢50℃的溫度范圍內可以全額輸出功率。
體積小、重量輕，便于售后維護。
產品規格：
· 品牌：航能
· 應用環境：通信專用（DC48V、DC﹣48V）
· 輸入輸出： AC/DC
· 外形結構：標準19英寸機架式
· 電流： 15A
· 頻率：高頻
· 產品類型：模塊化
技術參數：

型號		HNTX48-10-2U		HNTX48-15-2U		HNTX48-20-2U		HNTX48-25-2U
額定容量		10A/535W		15A/802.5W		20A/1070W		25A/1337.5W
輸入	額定輸入電壓(AC)	AC220V / AC110V
	最大輸入電流	2.9A	5.7A	4.3A	8.6A	5.7A	11.5A	7.2A	14.4A
	輸入頻率	46-66 Hz
	功率因素	≥0.9
	效率	≥95％
輸出	額定輸出電壓	48V DC
	輸出電壓范圍	浮充：42V-59V DC / 均充：48V-57.6V DC
	額定輸出電流	10A		15A		20A		25A
	最大輸出功率	600W		900W		1200W		1500W
	穩壓精度	≤ ±2V
	峰峰值	≤ 150mv
	電話衡重雜音	≤ 2mv
	均流	≤ ±5％
具備功能		過流保護功能
		自主均流功能
		通過均流總線可以實現并聯
		過欠壓保護功能
		輸出短路保護功能
		休眠節能功能
環境	工作溫度	﹣40℃ - ﹢70℃
	濕度	≤95％無冷凝
保護特性		輸入過欠壓保護
		輸出過壓保護
		輸出過流保護
		過溫報警和保護
		軟啟動功能
安規特性		輸入-輸出 3000VAC/10mA/1min 無飛弧，無擊穿
		輸入-輸出 1500VAC/10mA/1min 無飛弧，無擊穿
		輸出-機殼 500VAC/10mA/1min 無飛弧，無擊穿
重量(凈重、毛重)Kg		7.5KG / 8.5KG
機器尺寸		482Mmm（高）×88mm（寬）×325mm（深）
外包裝尺寸		613Mmm（高）×155mm（寬）×413mm（深）
