逆變電源

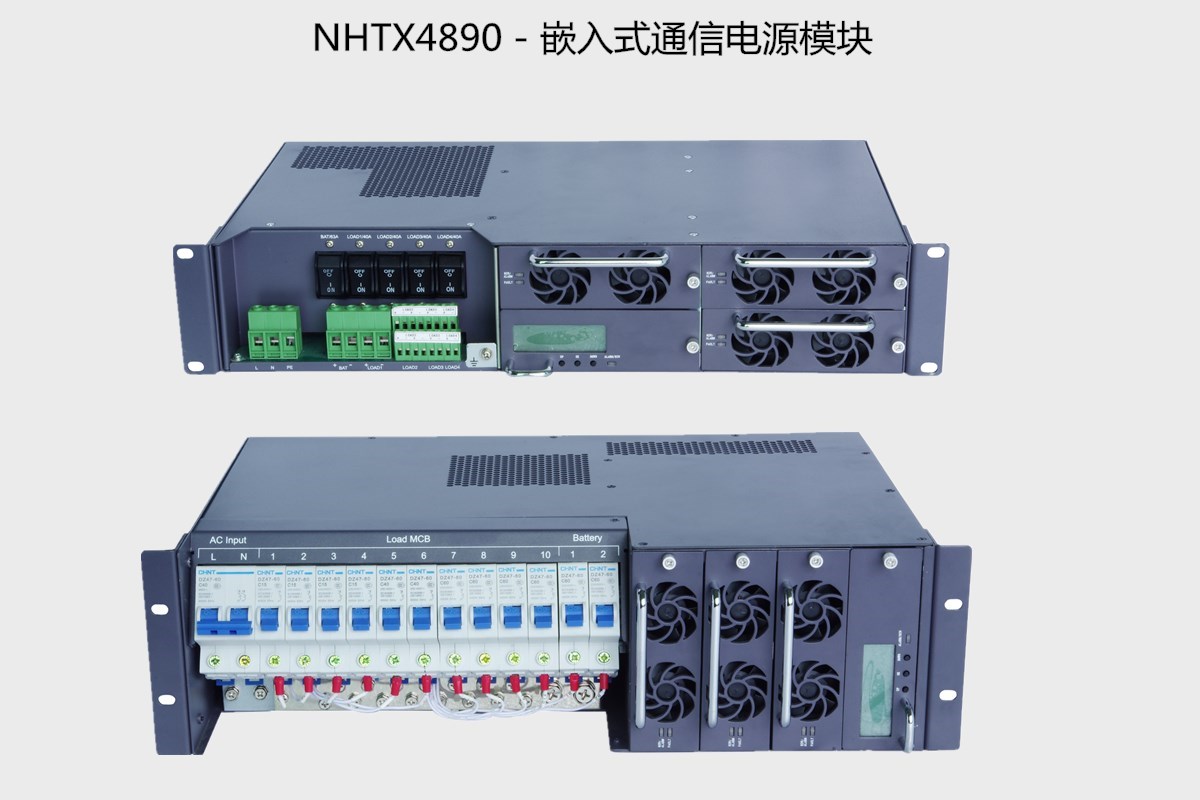

    • HNTX4890－嵌入式通信電源模塊

    發布：能華 瀏覽：


    逆變器
    逆變器

    產品概述

    嵌入式系統適用于小型程控交換機、接入網、傳輸設備、移動通信、衛星通信地面站、微波通信供電，也可用于其它通信設備供電。正常情況下，整流模塊、配電單元的各種參數均由監控模塊進行控制，按其預定的參數或用戶命令進行工作。如果市電故障，此時系統將改由電池供電，隨著電池的放電，電池端電壓開始下降，當電池電壓低于 46V 上位機(可設定)電池低壓告警點時，監控模塊上報告警信號，直接關閉負載輸出，整機不工作。當外部市電恢復，系統恢復正常工作狀態。

    性能特點：
    ◆整流模塊采用有源功率因數補償技術，功率因數 值達0.99。
    ◆交流輸入電壓正常工作范圍寬至90～290V。
    ◆整流模塊采用全橋軟開關技術，效率最高可達92％以上。
    ◆完善的電池管理。有負載下電和電池低電壓保護 (LVLD+LVBD)及二次下電功能，能實現溫度補 償、自動均浮充控制、自動調壓、電池容量計算、 在線電池測試等功能。
    ◆整流模塊采用無損傷熱插拔技術，即插即用，更換時間小于1min。
    ◆網絡化設計，提供多種通信接口（如：RS485、干接點），組網靈活，可實限本地和遠程監控， 無人值守。
    ◆完善的交、直流側防雷設計，適應多雷暴地區。
    ◆完備的故障保護、故障告警功能。
    ◆全正面的操作和維護，可以靠墻安裝，有效節約 空間。
    ◆超低輻射。采用先進的電磁兼容設計，整流模塊 能夠滿足《通信電源設備電磁兼容性限值及測量 方法》（中華人民共和國通信行業標準YD/T983）。

    技術指標：
    ※嵌入系統共同的性能指標
    輸入
    參數 最小 典型 最大 單位 注釋
    輸入電壓范圍 90 220 280 Vac
    輸入頻率 45 50 65 Hz
    功率因數 0.98

    輸出
    參數 最小 典型 最大 單位 注釋

    輸出電壓范圍
    42
    53.5
    58    		 Vd
    c

    輸出電流范圍    		 0   30（30A模塊） A
    176～280VAC
        50（50A模塊）
    0   15（30A模塊） A
    90～175VAC
          25（50A模塊）
    紋波(峰峰值)     200 mv

    輸出效率    		 ≥91     % 220Vac輸入
    ≥87     % 110Vac輸入
    穩壓精度     ≤±1 %
    負載調整率     ≤±1 %
    源調整率     ≤±1 %



    環境
    參數 最小 典型 最大 單位 注釋
    工作溫度 -25   55 °C ≥55°C時，電源需降功率輸出
    儲存溫度 -40   80 °C
    濕度 10   90 % 相對濕度, 不凝固.
    大氣壓力 70   106 KPa
    海拔高度 0   3000 m
    冷卻方式 風機強制冷卻

    保護功能
    項目 單位 有/
    無    		 最小值 典型值 最大值 恢復特性
    輸入過壓告警 Vac 有 285 295 305
    恢復回差10±5V
    輸入欠壓告警 Vac 有 85 90 95
    輸入過壓保護 Vac 有 300   315 可自恢復，回差
    10±5V
    輸入欠壓保護 Vac 有 75   85
    輸出過壓告警 V 有 58   59 恢復回差1V
    輸出欠壓告警 V 有 46.5 47 47.5 恢復回差1V
    輸出過壓保護 V 有 59   60 不可自恢復
    電池下電保護 V 有 42.5 43 43.5 恢復回差2.5-3V
    環境高溫告警 ℃ 有 45 50 55
    恢復回差3℃
    環境低溫告警 ℃ 有 -15 -10 -5
    短路保護 A 有 可長期短路；檢測到短路后打嗝工作，打嗝5min
    后如果模塊輸出仍然短路則關機

    機械特性


    系統型號
         		 系統重量（KG） 系統外形尺及安裝尺寸
    含模塊 無模塊 W D H A B C
    CT4860-1U ≤5 ≤3 482.6 350 43.6 465 31.8 442
    CT4890-2U ≤11 ≤5.2 482.6 290 88.1 465 76.2 437
    CT4890-3U ≤12 ≤5.3 482.6 290 129 465 57.2 440
    CT48120-3U ≤14 ≤5.3 482.6 310 129 465 57.2 440
    CT48150-3U ≤16 ≤5.3 482.6 290 129 465 57.2 440
    CT48200-6U ≤27 ≤10 482.6 355 265 465 57.2 437
